Угловой камин своими руками

Угловой камин для небольшой комнаты – порядовки и рекомендации

Угловой камин в доме можно сделать и своими руками, но придется освоить основы кладочных работ. При этом необходимо соблюсти общие требования к выкладке каминов и выдержать размеры, иначе камин может и не работать как положено, или иметь слишком низкий КПД. Но прежде всего нужно подготовить место и позаботиться о совмещении конструкций дома и нагреваемого камина.

Перед выкладкой камина – подготовка

  • Кирпичный камин – тяжелая массивная конструкция и он должен опираться только на свой отдельный фундамент, который может несколько нагреваться. Использовать фундамент под стены не допускается.
  • Второй вопрос – теплоизоляция. Разогревающаяся кирпичная конструкция может перегреть стены дома, или цоколь, что негативно скажется на их состоянии. А также при нагреве наружных конструкций резко падает КПД самой топки – тепло уходит наружу. Рекомендуется в любом случае стены в месте выкладки камина и дымохода покрыть асбестовыми листами (они должны полностью закрываться кладкой и штукатуркой и не находиться в жилом пространстве), а поверх них — отражающей фольгой.
  • Необходимо применять только жаростойкую кладочную смесь для печей и каминов и соответствующий кирпич, в том числе и облицовочный. В большинстве конструкций каминов применять поризованный, пустотелый кирпич не рекомендуется, так как увеличивается теплоизоляция топки (снижается теплоотдача), уменьшается внутренняя теплоемкость помещений.
  • Помимо обычных инструментов для выкладки каминов, понадобится станок под болгарку с алмазным диском, для точной обрезки из кирпичей фигурных элементов кладки, если такие имеются в конструкции.

Обычный угловой камин из кирпича

Камин — довольно специфическая конструкция, при создании которой нужно соблюдать пропорции, рекомендуемые размеры, чтобы тяга была устойчивой, а теплоотдача максимальной.

Типичная конструкция и рекомендуемые размеры каминов в зависимости от размера комнаты.

Ознакомительное видео, как сделать камин с металлическими внутренностями – топкой и дымоходом, даст общее представление, с чем придется иметь дело. Эта конструкция является упрощенной, так как здесь кирпичная кладка только лишь оформляет и вмещает в себя главные действующие элементы. Но КПД такого устройства еще ниже.

Конструкция камина для небольшой комнаты

Начинать выкладку каминов рекомендуется с несложных, небольших конструкций. Если делаете камины в первый раз, то самостоятельно сложить порядовку своими руками поможет следующая схема.

Представлена порядовка камина для комнаты до 15 м кв. Но преобразовать данную кладку в изделие значительно больших габаритов может только лишь опытный печник.

Порядовка камина для небольшой или средней комнаты

Следующая конструкция предназначена для украшения комнат размером 15 – 25 м кв. Этот угловой камин из красного кирпича имеет несколько более высокий КПД за счет наличия отдельных каналов подогрева воздуха. Воздух забирается через отверстия в нижней части, подогревается у топки и выбрасывается обратно в комнату вверху.

Также приведены чертежи отдельных элементов углового камина для дома.

Порядовка для углового камина средних размеров из цельного красного кирпича.

Фундамент

Фундамент под камин необходимо сделать отдельный с оставлением воздушного зазора с основными конструкциями дома, который допускается заполнять минеральной ватой вне жилого пространства. Размер фундамента должен быть больше основания камина не менее чем на 5 см в каждую сторону. Создается железобетонная плита толщиной не мене 15 см с одним рядом армировки стальной арматурой.

  • Котлован до 0,5 метра глубиной в подстилающем грунте.
  • Утрамбовывается гравийно-песаная подсыпка толщиной до 30 см.
  • Создание опалубки по размерам.
  • Гидроизоляционная пленка и укладка арматурной сетки 10 мм диаметре 15х15 см в 4 см от низа плиты.
  • Укладка бетонной В20 подушки толщиной 20 см.
  • Набор прочности бетоном 28 дней с защитой от высыхания.

Особенности выкладки

Используйте фирменные жаропрочные печные смеси для выкладки красного кирпича. Кладка ведется в соответствии с порядовкой, при этом рекомендуется.

  • Стены подготавливаются укрываются асбестовыми листами, поверх которых накладывается алюминиевая фольга – она будет отражать инфракрасное излучение обратно в помещение, а асбест сыграет роль первичного теплоизолятора. Фундамент покрывается рубероидной гидроизоляцией.
  • Кирпичи в рядах предварительно раскладываются без раствора, вырезаются фигурные элементы.
  • После того, как все подогнано по размерам и разложено на своих местах, кирпичи замачиваются на 2 минуты в воде, чтобы они не забирали воду у раствора, после этого кирпичи кладутся на раствор в соответствии с порядовкой.
  • Работа ведется мастерком, шпателем, молотком, положение кирпичей точно подгоняется и выверяется по уровню…

Как выкладывается большой сложный камин в углу – смотрите видео.

Угловой камин: порядовка и описание

Первое, что потребуется человеку, решившему своими руками построить в своем доме камин, — порядовка. Это схематическое изображение каждого ряда кирпичной кладки, проект камина, без которого можно наделать много ошибок.

Порядовка: угловой камин из кирпича

Камин — это не просто стильный элемент интерьера, но и место притяжения всей семьи, дарящий тепло и уют дому. Многие люди считают камин роскошью. И действительно, если заказывать его строительство мастеру, обойдется такая работа очень дорого. А сделать камин самостоятельно — задача не для белоручек. К тому же в этом деле нужно хорошо разбираться.

Однако сегодня найти любую информацию достаточно просто. Нужно только не пожалеть времени и досконально разобраться в интересующем вас вопросе.

Если вы уже прочли статью о том, как построить угловой камин из кирпича, порядовка — это тот термин, который вам уже знаком. И если выбрать и купить кирпич, залить фундамент, приготовить раствор вы уже сможете, то правильно сложить камин, не имея порядовки, не получится.

Поэтому мы надеемся, что тем, кто принял твердое решение самостоятельно сложить домашний очаг (см. Кладка каминов своими руками), пригодятся некоторые рекомендации и порядовка камина углового, предложенная в этой статье.

Основные рекомендации

Дровяной камин любой формы и размера желательно закладывать сразу в проект дома. Его размещение в уже существующем строении довольно проблематично, так как требует вскрытия или усиления пола, привязки к балкам перекрытия и стропилам. Да и вообще строительство камина — достаточно грязная работа.

Если стены дома деревянные, их перед началом работ по кладке камина следует закрыть теплоизоляционным материалом и выкладывать заднюю стенку камина на расстоянии не менее 1,5 см от стены. Если теплоизоляцию не делать, то воздушный зазор должен быть больше 4–5 см. Не забудьте об этом, когда будете заливать фундамент, ориентируясь на те размеры, которые указывает порядовка углового камина.

Начинать возводить камин можно только после полного отвердения бетонной основы — фундамента. Строится камин рядами, каждый из которых играет свою роль в конструкции. Такая порядовая кладка углового камина и дала название рабочим чертежам — порядовкам.

Порядок работ

Сразу хочется сказать, что топочную часть камина и дымоход, то есть те элементы конструкции, которые будут соприкасаться с огнем, лучше выкладывать из огнеупорного шамотного кирпича. На порядовках он выделен желтым цветом, какой и имеет в действительности.

  • Уложите на фундамент слой гидроизоляции и выведите основание камина кирпичом чуть выше уровня чистого пола. При кладке этих рядов в глиняный раствор нужно добавить немного цемента.

Внимание! В порядовке цокольные ряды не изображены!

  • Первый ряд, основание камина, укладывается сплошным полотном. От того, насколько ровным будет основание, зависит качество всей дальнейшей работы.
  • Во втором ряду делается ниша для металлического ящика — зольника.
  • Третий ряд кирпичей частично перекрывает зольник.
  • В четвертом ряду порядовки угловых каминов начинается выкладывание пода топки шамотным кирпичом и монтаж колосниковой решетки.
  • Пятый ряд — начало формирования портала, задней и боковых стенок топливника. Чтобы выделить портал, укладывайте кирпич с выдвижением наружу на несколько сантиметров.

Важно! Во время кладки камина необходимо каждый ряд проверять на горизонтальность с помощью строительного уровня, а его стенки — на вертикальность, используя отвес.

  • Десятый ряд. Если вы хотите сделать арочный или сводчатый портал топки камина, сейчас самое время начать его выводить. Для этого лучше всего использовать специально заготовленное кружало — временную опалубку. Если же портал планируется прямоугольный, поднимите его ещё на 2–3 ряда и положите перемычку из стальных уголков, на которую будете укладывать верхнее обрамление портала.

6-10 ряды кладки

Как вы, наверно, заметили, кладка из керамического кирпича и отдельно — из шамотного кирпича идет с перевязкой: на все угловые камины порядовка чередует укладку целых, трехчетвертных, половинчатых и четвертных кирпичей в определенной последовательности, которую обязательно нужно соблюдать.

  • В одиннадцатом и двенадцатом рядах продолжается кладка топки и наружных стен камина. На фасаде кирпич нужно будет резать по месту, чтобы обеспечить плотное прилегание к арке портала.
  • В тринадцатом и четырнадцатом рядах создается зеркало — наклонная стенка из шамотного кирпича, поставленного вертикально и под наклоном.

Для справки: наклонную стенку можно выкладывать и иначе, выдвигая каждый последующий ряд уложенных плашмя кирпичей на 5–6 см вперед.

11-14 ряды кладки

  • В пятнадцатом ряду кладка доводится до высоты первого наклонного ряда.
  • В шестнадцатом продолжается возведение наклонной стенки.
  • Семнадцатый и восемнадцатый ряды «догоняют» высоту зеркала.
  • В девятнадцатом ряду начинается сужение топки по боковым сторонам. Для этого кирпичи укладываются с выдвижением на несколько сантиметров. На это указывает порядовка, камины угловые даже самой простой конструкции необходимо строить по всем правилам.

15-19 ряды кладки

20-24 ряды кладки

25-29 ряды кладки

Следует отметить некоторые сложные моменты, на которые указывает порядовка. Угловые камины, как, впрочем, и фронтальные, должны возводиться в точном соответствии со схемой перевязок. Для подгонки мест перевязок, а также для идеального примыкания кирпичи приходится часто резать. Резка кирпича — работа очень пыльная, поэтому советуем делать это в респираторе или ватно-марлевой повязке.

Видео о том, как это делают мастера

Несколько практических советов

  1. На протяжении всей кладки регулярно проверяйте уровнем и отвесом вертикальность и горизонтальность рядов.
  2. Помечайте каждый выложенный ряд мелом, указывая порядковый номер ряда, чтобы не запутаться.
  3. Если потолочные балки расположены так, что не позволяют сделать распушку трубы, выполните обвязку фольгой или листовым железом в месте прохода трубы через потолок.
  4. Если вам нужно подсчитать количество кирпича на камины угловые, порядовка поможет вам сделать это максимально точно. Для этого нужно просто сложить количество кирпичей в каждом ряду (керамический и шамотный отдельно), считая все половинки и четвертинки за целый кирпич.
  5. Если вам необходима ниша для дров, её можно конструктивно совместить с камином, сначала выложив нишу, а затем действуя по приведенным порядовкам.

Надеемся, что эта статья поможет вам справиться с такой непростой задачей, как устройство камина в доме своими руками. Если же вы не уверены, что у вас все получится отлично, доверьте эту работу специалисту и понаблюдайте за его действиями. В следующий раз построить камин вы уже точно сможете сами.

Как построить угловой камин своими руками, простая инструкция для начинающих

В распределении всех моделей каминов по способу их размещения в комнате отдельную группу составляют угловые камины. Они монтируются вдоль двух стен в углу комнаты и могут иметь форму призмы с треугольным или пятиугольным основанием. Угловые модели устанавливаются в небольших помещениях в целях экономии пространства. В большой комнате камин, расположенный в углу, будет незаметным.

Основное достоинство описанной модели заключается в том, что комната визуально воспринимается, как большая и просторная. Дело в том, что линия пересечения плоскостей стен (угол) определяет габариты помещения. Корпус камина скрывает этот угол, поэтому происходит иллюзия увеличенного пространства.

Во внутреннем устройстве угловые камины ничем не отличаются от пристенных того же типа. Среди всех вариантов наиболее популярными считаются кирпичные камины. Любители оригинального дизайна все чаще склоняются в сторону классики в вопросе выбора очага. Угловой камин из кирпича вполне удовлетворяет запросам потребителей. К тому же строительные работы можно выполнить самостоятельно, своими руками.

Подготовка проекта

Чтобы построить угловой камин своими руками, необходимо разработать ряд инструкций, которые будут определять ход работ. Такие инструкции называются проектом. В него включается описание модели, используемые инструменты и материалы, чертежи камина в разных плоскостях, а также подробная схема кладки корпуса камина.

Готовые проекты, которые были разработаны профессиональными мастерами, позволяют построить камин любой сложности. Чтобы воспользоваться ими, необходимо выбрать подходящий по внешнему виду и производительности вариант. Многие ресурсы, которые специализируются на вопросах каминной и печной кладки, предоставляют платные проекты по персональному заказу.

Самостоятельная подготовка включает в себя расчеты основных габаритов камина. Как ни странно, но к этим габаритам не относятся внешние размеры. Перечислим основные требования, которые предъявляются к устройству.

  • Для эффективного сгорания топлива и обеспечения вывода продуктов требуется разность давлений в дымоходе. Хорошая тяга является прямым показателем правильного выполнения всех монтажных работ.
  • Функции обогрева камина должны обеспечить выделение тепла, достаточным для того, чтобы комната наполнилась теплом в течение часа.
  • Выделенное тепло должно быть направлено в помещение, а не выводиться через дымоход наружу.

Реализация всех этих требований возможна при грамотном сочетании размеров топки камина с размерами отапливаемого помещения. Существуют готовые таблицы, в которых указаны параметры топки, которые по некой математической формуле зависят от линейных размеров помещения. Необходимо подобрать максимально подходящее значение площади и воспользоваться табличными данными. Если такой возможности нет, тогда все расчеты придется сделать самостоятельно.

Для вычисления основных габаритов нужно запомнить несколько элементарных формул. Площадь топочного отверстия = площадь комнаты : 50. В строгом смысле, данная формула должна устанавливать зависимость площади от объема помещения, ведь высота комнаты существенно влияет на количество энергии для нагревания. Указанный вариант расчет предполагает некий запас мощности.

Читать еще:  Минимум затрат, максимум пользы: как построить тандыр в земле

Для конкретных размеров каминного отверстия придется решить несложное уравнение и подобрать высоту и ширину, которые в долевом соотношении определяются пропорцией 2:3. Полученные конкретные результаты используются при вычислении глубины топки, которая составляет 2/3 части от высоты проема.

Следующим узлом, который подлежит расчету, является дымоход. Здесь важна не столько его длина, сколько размер части, выступающей над кровлей крыши. При достаточном удалении от конька пользоваться нужно следующим правилом. Линия, проведенная через конек и верхнюю точку дымохода, составляет угол 10° с горизонтальной линией. Естественно, что такой принцип даст весьма приблизительные результаты, так как измерить этот угол точно без спец приборов нет возможности.

Подготовка материала

Этап подготовки определяет темпы последующих работ. Если к постройке камина тщательно подготовиться, то все остальные работы можно выполнять не отвлекаясь. В качестве материала, необходимого для возведения камина из кирпича своими руками, используется красный огнеупорный кирпич. Но сама топка, где будет происходить непосредственное сгорание дров, обкладывается шамотным кирпичом. Кроме этого, можно составить список дополнительных материалов.

  • Рубероид, он необходим для обеспечения гидроизоляции фундамента.
  • Армирующая сетка или другой подходящий материал для заливки фундамента.
  • Металлические уголки, обеспечивающие перекрытие топки.
  • Песок, глина, цемент или готовая смесь для кладки печей.
  • Задвижка дымохода и дверца поддувала.
  • Материалы для внешней отделки.

Для строительства разных частей камина требуется различный по составу раствор. Фундамент заливается раствором из цемента и песка. Доля цемента здесь может варьироваться от половины до четверти. Кладка топки и корпуса камины не подразумевает использование цемента. Глина и песок в долях 1 и 3 соответственно образуют огнеупорный состав. При строительстве дымохода в аналогичный раствор добавляется цемент и известь.

Приготовление глиняного раствора является целым искусством. Сначала нужно подобрать правильный сорт глины, обладающий нормальной жирностью. После этого глина вымачивается, измельчается и смешивается с песком. Чтобы сэкономить время, желательно воспользоваться готовой смесью. Даже профессиональные мастера сегодня уже не прибегают к самостоятельному приготовлению глиняно-песчаных смесей.

Фундамент

Кирпичный камин должен быть построен на прочном основании, но даже бетонная плита, которую устанавливают для чугунных моделей, не подойдет в качестве таковой. Здесь необходимо возводить полноценный фундамент с котлованом. Об этом необходимо было задумываться еще при строительстве дома. Поэтому если вы решили построить камин в готовом доме, то придется поднимать пол, чтобы вести там работы.

Площадь котлована для фундамента должна быть несколько больше, чем площадь корпуса камина. Глубина ямы может колебаться в диапазоне глубины 0,50-0,70 м. Точное значение зависит от варианта и массы модели.

На дно котлована насыпается песок, а сверху – щебень. Чтобы этот состав плотно утрамбовался, его поливают водой. Сверху щебня устанавливают металлические конструкции, которые сыграют роль армирующего элемента. Заливка фундамента производится в несколько слоев. Связку между слоями осуществляют специальной сеткой. С помощью деревянной опалубки фундамент доводят до уровня пола. После высыхания он будет готов к строительству камина.

Кладка

Между первым рядом основания камина и фундаментом настилается слой рубероида. Далее, строго по проекту, в котором имеется порядовка, выполняется кладка камина. Порядовка – это пошаговая инструкция, которая позволяет вести работы, основываясь на ранее разработанные схемы, зарекомендовавшие себя с положительной стороны. Мы не ставим перед собой задачи охватить все существующие проекты, для этого есть другие ресурсы. Мы рассмотрим наиболее простой вариант углового камина, с которым справится даже дилетант в печном деле.

Обратите внимание, что первый ряд имеет форму квадрата. Выложите его, тщательно проверив горизонтальность уровня. Это условие обязательно нужно выполнить. Класть кирпичи следует с использованием всех правил перевязки. Перед тем как сделать новый ряд, выложите его без применения раствора. Этот способ позволит обработать кирпичи при необходимости без демонтажа кладки.

Комментарий к строительству удобно представить в виде перечня видов работ по рядам:

  • 1 — формирование горизонтального основания. Если не выдержать уровень, то возможны деформации конструкции, приводящие к нарушению целостности кладки.
  • 2 — проем на схеме – это отдел для хранения дров. В нашей модели он играет, скорее, декоративную функцию, так как получится довольно тесным.
  • 3 — перекрытие выполнено из металлического листа.
  • 4 — дублируется перекрытие кирпичной кладкой.
  • 5 — из шамотного кирпича начинает формироваться отсек для сгорания топлива.
  • 6-8 — возведение топки. Цветом показано применение шамотного кирпича при выкладке стенок топки.
  • 9-13 — в углу наблюдается формирование дымового зуба. Все остальные элементы дублируются.
  • 14-17 — наблюдается смещение кладки с фасадной стороны. Это способ формирования каминной полки.
  • 18-20 — дымовой проем переходит в канал дымохода.
  • 21-29 — канал дымохода.
  • 27 — установка шибера.

На схеме нет продолжения для возведения самой трубы дымохода. В различных способах представления она может быть выполнена из кирпича или иметь круглое сечение, так как используется металлическая труба.

При обеспечении прохождения дымного канала сквозь потолочное перекрытие необходимо обеспечить защиту поверхности от воздействия температур. Подбирая сочетания по цвету, стилю и, конечно же, по назначению, можно применять асбестовый лист или плиты из минеральной ваты.

Дымоход по периметру обкладывается изолирующим веществом. Подобную манипуляцию необходимо провести и при выводе трубы через кровлю. Осложняется задача тем, что придется обеспечить герметичность, чтобы во время дождя вода не проникала в чердачное помещение. Эту задачу значительно упростит применение современных герметиков.

Облицовка

Внешняя отделка камина отвечает за его восприятие, место в интерьере комнаты, соответствие стилю. Необходимость проведения подобных работ диктуется вашими потребностями и качеством произведенной кладки. Дело в том, что при условии аккуратной кладки, в которой размеры швов везде одинаковы и соблюдаются вертикальные и горизонтальные уровни, поверхность с естественной кирпичной текстурой очень оригинально смотрится в любом интерьере.

При необходимости для отделки используются различные термостойкие материалы. Наиболее популярными считаются керамическая плитка, изразцы и декоративный камень. Эти три разновидности материала представлены множеством вариантов цветового и текстурного исполнения.

Монтаж углового камина из гипсокартона

Самый популярный и востребованный материал, из которого можно сделать любую конструкцию, является гипсокартон. Из него делают перегородки, полки, душевые кабины. Угловой камин из гипсокартона своими руками может создать любой человек, который умеет держать строительный инструмент. Конечно, это не то что настоящий камин, который согревает своим теплом от топки дров в холодное время года, но для квартиры это самый удобный вариант.

Конструкция фальшкамина обладает определенными особенностями, соблюдая которые можно изменить интерьер своего жилища.

Полное содержание материала

Угловой камин в интерьере квартиры

Перед тем как начать обустраивать угловой камин из гипсокартона, рассмотрим, какими свойствами может обладать конструкция и на какие типы устройство разделяется.

Прежде всего, камины различаются по виду топлива, которое используется для отопления помещения:

    Газовые – при горении топлива не выделяется копоть, и помещение нагревается очень быстро. Но для того, чтобы установить такую конструкцию требуется разрешение, да и подключить его очень сложно.

Камин создает комфортную и уютную атмосферу, особенно если в нем горит открытый огонь. Посидеть возле камина зимним вечером за чашечкой чая или горячего шоколада мечтает каждый человек. Недаром это устройство называют душой гостиной.

Угловой камин в интерьере

Угловые камины в интерьере пользуются повышенной популярностью. Если правильно продумать место установки, то он сможет вписаться в любой интерьер.

Угловой вариант конструкции обладает определенными преимуществами, которые не присущи фронтальному камину:

  • может обогреть соседние помещения;
  • тепло отражается от стен, тем самым увеличивается КПД конструкции;
  • угловое размещение существенно экономит полезное пространство в помещении;
  • дизайн может быть ограничен только вашей фантазией.

Для создания углового фальшь камина самостоятельно у себя в квартире, нужно выполнить некоторые приготовления, а точнее собрать нужный инструмент и купить материал.

Необходимые инструменты и материал

Количество материала можно высчитать только в том случае, если определиться с дизайном и сделать чертеж.

Для конструкции понадобится:

  • гипсокартон;
  • профиль разных размеров;
  • крепежи;
  • шпаклевка и грунт;
  • облицовочный материал.

Для обустройства угловой конструкции нужен следующий инструмент:

  • ударная дрель;
  • лобзик;
  • лазерный уровень;
  • уголок строительный;
  • болгарка или ножницы по железу;
  • рулетка;
  • шпатели и кисти.

Как только выполнены все приготовления, можно приступать к сооружению конструкции.

Пошаговая инструкция сборки конструкции

Процесс установки углового камина из гипсокартона своими руками состоит из нескольких этапов.

Проектирование

Первым делом нужно создать проект, определить с тем,какого размера будет фальшь камин с порталом, и в каком месте он будет расположен. Начертите на листе бумаги камин, который, по вашему мнению, идеально впишется в ваш интерьер.

Чертеж углового камина

После того как рисунок готов, нужно сделать чертеж, проставив на нем все размеры будущей конструкции. Помните: проект очень важен, он позволит сделать работу правильно и не допустить ошибок.

Разметка

Сооружение конструкции начинается с того, что все размеры с чертежа переносятся на поверхность, в том месте, где будет находиться камин из гипсокартона с порталом.

Отнеситесь к процессу разметки очень внимательно, так как профиль нужно закрепить, таким образом, чтобы камин был симметричным относительно обеих стен, между которых он будет находиться.

Если вы хотите сделать фальшь камин с пьедесталом, то его стоит соорудить до того, как начнутся работы по сборке общей конструкции. Выполнить этот процесс можно придерживаясь пошаговой инструкции:

  1. Первым делом крепится направляющий профиль, согласно чертежу. Крепление производится при помощи дюбелей и перфоратора. Направляющие прикручиваются по всему каркасу конструкции.
  2. Далее, производится установка стоечных профилей, размер которых будет равен высоте подставки. Если стоечные профили невозможно прикрутить к стене, из-за того, что она неровная, то стоит воспользоваться прямыми подвесами для установки профиля по уровню.

Сборка каркаса

Каркас камина собирается согласно разметке, которая нанесена на пол и стены.


К полу прикрепить профиль 27х28. Расстояние между дюбелями-гвоздями не должно превышать 30 см. Боковые элементы прикручиваются таким образом, чтобы они находились на одном уровне с первым прикрученным направляющим профилем.

Затем к стенам крепится стоечный элемент, выполнить это нужно строго по разметке, не допуская отклонении от уровня. Постоянно инспектируйте расположение элементов.

Монтаж каркаса камина

К полученному вертикальному каркасу стоит закрепить горизонтальные отрезки, согласно чертежу. Крепить их следует маленькими саморезами – «семечками».

Старайтесь делать конструкцию очень аккуратно и применяйте только качественные материалы. Помните – конструкция каркаса должна выдержать отделочный материал, который будет использован при создании дизайна углового камина.

Обшивка каркаса гипсокартоном

Как только собран прочный и надежный каркас, можно обшить его гипсокартоном. Это сделать несложно, если знать правила монтажа:

  1. Конструкцию стоит обшить как внутри, так и снаружи. Для того чтобы процесс прошел быстрее, нужно раскроить материал на куски нужного размера.
  2. В углы стоит обустроить металлический уголок. Он позволит сделать угол ровным, при этом конструкция будет намного прочнее.
  3. Гипсокартон прикрутить к каркасу черными саморезами, которые можно купить в магазине в отделе крепежа. Шаг самореза должен быть не больше 20 см.

Обшитый гипсокартоном фальшкамин

Финишная отделка

Завершающим этапом в обустройстве углового камина будет внешняя отделка. Есть большое количество отделочных материалов для отделки:

  1. Полиуретан – лепнина и молдинги. Но использовать данные элементы можно только в том случае, если камин не сильно нагревается. Можно обустроить колонны или арку. Этот материал белого цвета, и его можно окрасить под дизайн квартиры.
  2. Плитка – универсальный материал, выбор которого очень велик. Есть продукция, которая не боится высоких температур. Кроме этого, на сегодняшний день дизайн этих изделий разнообразен:
  • имитация камня:
  • плитка под кирпич;
  • мозаика;
  • дерево и др.

Варианты оформления готовой конструкции

Стоит отметить, что оформить камин можно в разном стиле, главное, чтобы дизайн совпадал с интерьером помещения.

Если вы решили соорудить угловой камин своими руками, то стоит сначала воссоздать конструкцию, а уже под нее подобрать интерьер помещения.

Угловой камин своими руками

После трудовой недели нахождения в городе, так хочется отправиться за город и отдохнуть от повседневной суеты. Насладится своим пространством, зайдя в дом разжечь поленья в своём камине, и расслабится в уюте домашнего очага.

А у кого нет камина, но есть великое желание его построить, следует обратить внимание на информацию: «Как построить угловой камин своими руками», изложенную в данной статье.

Самый популярный вариант – малогабаритный угловой камин. Его можно построить даже в небольшом помещении, площадью не менее 11 м 2 . Эту конструкцию сможет возвести даже молодой специалист.

Угловой камин и его преимущества

Благодаря малому объёму камина – он значительно сохраняет полезную площадь помещения. Устанавливать можно не только в больших помещениях, например в зале, но и в спальной комнате.

Следует помнить, что для дровяного камина требуется постоянное поступление кислорода.

Угловой камин имеет две стены примыкания, это выгодно тем, что он может обогреть одновременно 3 комнаты.

Угловая каминная печь вызывает интерес своими изящными формами, прекрасно дополняет своим великолепием вами любимый интерьер.

Основные элементы углового камина

Каминный стол – стадия возведения камина из огнеупорного материала. На его столе находится нижняя топочная площадка.

Поддувало — канал подачи кислорода для лучшей тяги в топке.

Камера для золы – углубление, где содержится зола после сгорания поленьев.

Решётка из колосников – располагается внизу топки, где укладываются поленья для растопки очага.

Нижняя топочная площадка – подтопливник, нижняя топочная часть, выполнение которой обязательно из жаростойкого материала.

Топка – ниша, сложенная из шамотного кирпича, где горят дрова

Читать еще:  Уголки для полок на стену: монтируем правильно

Дымоход – это труба, по которой дым выходит наружу.

Дымовая задвижка или шибер предназначена для регулировки тяги горения огня в очаге.

Дефлектор – насадка на верхнюю часть трубы защищает от попадания дождя внутрь и улучшает тягу.

Основной инструмент для кладки камина

Для выполнения строительных работ Вам понадобится:

  • ножовка для распиливания досок;
  • корытце для приготовления раствора;
  • ёмкость для замачивания кирпича;
  • ведро пластмассовое для воды;
  • сито, просеивать песок и глину;
  • кисть для швов кладки;
  • мастерок для кладки кирпича;
  • отвес и уровень строительный;
  • набор для разметки (линейка, рулетка, карандаш).
  • строительная леска желательно зелёного цвета, её лучше видно мастеру;
  • кирочка, и резиновая киянка;

Строители внутренних работ рекомендуют, при возведении углового камина желательно отодвинуть мебель от того места, где будут осуществляться строительные работы.

Подготовительные работы

[adinserter block=»9″][adinserter block=»20″]
Возвести угловой камин своими руками под силу хозяину своего дома. Нужно внимательно изучить схему порядовок, аккуратно, и без спешки возводить угловой камин шаг за шагом.

Пошаговая порядовка выкладывания камина позволит сконцентрироваться на процессе и избежать ошибок при возведении камина.

Приготовление раствора

Для кладки кирпича можно приобрести готовую смесь в мешках или сделать её своими руками.

Приготовление раствора для кладки кирпичей производится следующим образом:

В первую очередь нужно найти глину. Если у вас появится возможность приобрести синюю или голубую глину, то считайте – вам повезло, так как она является самым лучшим материалом среди всех разновидностей глин. Они обладают нужной жирностью и лучше всего подходят для строительства каминов и печей.

Глину заливают на 48 часов и дают настояться. По прошествии нужного времени полученную массу протирают руками через сито, чтобы убрать мусор и крупные камешки, а также разминают не растворенные комочки. Размешивают её до однородной массы.

Хорошо очищенная глина увеличивает шансы укладывать кирпич на более тонкий слой раствора.

Следующим действием нужно приобрести песок, желательно речной, но если такового нет, можно обойтись обычным карьерным.

Перед тем как приступить к кладке, нужно определить подходящий состав глиняного раствора. Для этого перед началом работы подмешивают песок. От жирности глины зависит, сколько нужно насыпать песка.

У проффесиональных печников есть вот такой способ проверки жирности раствора:

Из глиняной массы выкатывают небольшой шарик, размером с теннисный мячик. Его укладывают между дощечками и медленно сдавливают, при этом действии наблюдают за комочком глины.

  • Если шарик разваливается то, это говорит о том, что в нём много песка, а если сжат до половины, а трещин ещё нет, значит песка не достаточно.
  • Лучшим сочетанием является соотношение песка и глины, когда при сжатии комочка на 1/3 диаметра появляются трещины на шарике.

Желательно производить кладку, вышеописанным раствором, так как при выполнении этих правил вы достигнете герметичности и прочности швов.

Угловой камин своими руками, пошаговая инструкция

Прежде чем приступить к кладке, кирпичи замачивают в воде на несколько минут.

Такой процесс обязателен перед началом работы, они набирают в себя воду и меньше влаги заберут из раствора. Конструкция после высыхания станет цельной и крепкой.

Опытные мастера рекомендуют:

  • Распечатать ксерокопии основного чертежа для сверки этапов возведения дымохода.
  • После выполнения уложенных рядов, на копии чертежа, можно выделять или зачеркнуть, выполненную работу.

Этот способ позволит не сбиться со счёта и сохранит ваше время.

Кладка углового камина

Перед возведением отопительной конструкции, на фундамент нужно уложить два слоя рубероида.

Следующим действием, нужно на рубероиде начертить контур основания камина, чтобы первый ряд выложить по линиям.

Перед тем как укладывать кирпич на раствор, вначале его желательно выложить на сухую, без раствора. Такое действие позволит вам увидеть конструкцию в объёме и понять, сколько потребуется целых, половинок и четвертинок кирпича.

Далее нужно приготовить проволоку диаметром 3 мм. Её укладывают через каждые три ряда, таким действием вы создадите устойчивую и крепкую конструкцию.

Каждый ряд укладывают на раствор и следят за качеством ровности швов, между кирпичами кладки. Желательно выдерживать толщину швов между ними не более 5 – 10 мм.

  • сверяться с чертежом, следя за порядовками кирпичей;
  • строительным уровнем проверять горизонтальность и вертикальность плоскости.


[adinserter block=»10″][adinserter block=»21″]
Смотрите внимательно на фото возведение углового камина и выполняйте каждый ряд в соответствии с данной схемой.

Дымоход у камина такой же, как и у обычной печи.

Со второго ряда выкладывают боковые стенки, формируя подкаминную нишу, в ней складываются и сушатся дрова.

Надёжной опорой для кирпичей верхнего ряда служат уголки из металла. В кирпичах, лежащих к внешнему краю, пропиливаются специальные углубления, под тот металлический уголок, который вы самостоятельно выберете. Длину уголка выбираете в соответствии с указанными в чертеже параметрами ширины камина.

Кладка третьего ряда похожа на предыдущий ряд, только имеется небольшое различие: на уголок из стали кладут лист из металла, толщиной от трёх до шести миллиметров, или же можно самостоятельно сварить 4 металлических угла = 90 0 и шириной 60 мм.

Камера для дров перекрывается кирпичами четвёртого ряда.

Пятым рядом выкладывают дно топки. В этом пространстве образуются, благодаря огню, высокие температуры. Поэтому оно создаётся из огнеупорного кирпича.

Мастер, перед возведением 6,7,8 и 9 рядов приостанавливает порядовую кладку кирпича и переключает своё внимание на чертёж. На нём указано, сколько входит в футеровку шамотного кирпича.

Возводят стенки кирпичом, так называемого «колодца», располагая его, не как обычно, а горизонтально – на ребро.

Стенка задняя укладывается, как обычная кладка, только сдвигается на ¼ часть вперед, таким образом, она получается наклонённая. Благодаря этому наклону в помещении сохранится больше тепла. Выполняя эти ряды, создают, основание для «каминного зуба».

Проектируя камин нужно предусмотреть, сужение в верхней части топливника, после которого следует резкое расширение с плавным переходом в дымовое пространство.

Десятый и одиннадцатый ряды выкладывают, как указано на чертеже, продолжают возводить основу каминной печи.

Ниша топки перекрывается 12 рядом. Чтобы выложить по внешнему краю кирпичи требуется поместить уголок 90 0 длиной 60 см, ориентируя его полками внутрь.

Выкладывают топочное окно в 13 и 14 рядах. Для этого кирпичи красный и огнеупорный попарно укладывают ребром, не соединяя друг с другом, и не перевязывая их. В зоне высокой температуры находится шамотный кирпич.

Наклонную стенку и «зуб дымовой» выкладывать, заканчивая пятнадцатым рядом

Ряды 16 и 17 выдвигают наружу, создавая полку камина («зуб каминный»).

Выкладывают 18 ряд и завершают внутреннюю каминную нишу.

19 рядом сужают кладку кирпича и уменьшают сечение газохода, выстраивая дымосборник.

С 21-го по 24-й ряд выкладывают дымовой канал.

Переходный участок газоотвода наращивают, укладывая 25-й ряд, эта часть именуется «шейкой». Скоро нужно будет устанавливать печную задвижку. Её монтируют после 27 ряда.

Далее следует «выдра» и строение трубы заканчивается оголовком.

Таким образом, осуществляется кладка, с учётом рекомендаций и тонкостей печного искусства.

Установив угловой камин в своём доме или на даче, ваше помещение преобразится. И наполнит огонь своим сиянием всё пространство вокруг, пробуждая в вас радость и умиротворение.

Ваши физические и финансовые вложения оправдаются в первый же вечер после окончания строительства. Вы сможете попивать горячий чай, слушая потрескивающие в огне дровишки и наслаждаясь теплом у своего очага.

Инструкция по возведению углового камина своими руками

Камин выполняет огромное множество задач, среди которых обогрев помещений, место для вечернего отдыха и многое другое – он дарит тепло и уют жителям дома. Чтобы наверняка не беспокоиться о качестве конструкции, работу можно доверить мастерам. Однако высокая стоимость подобной услуги – один из недостатков. Решением проблемы становится угловой камин своими руками, для возведения которого необходимо терпение, время и желание.

Ниже мы представили вашему вниманию несколько фото, о том как угловые камины смотрятся в интерьере

  • 1 Видео урок о кладке углового камина своими руками
  • 2 Рабочие материалы и инструменты
  • 3 Советы перед укладкой
  • 4 Приступаем к кладке порядовки углового камина

Видео урок о кладке углового камина своими руками

Существует три основных типа угловых каминов:

  1. Однонаправленные – тепло излучается в одном направлении
  2. Двунаправленные – в двух направлениях
  3. Трех направленные – в трех направлениях

Если у вас нет цели обогреть помещение, то можно сделать простой фальш камин

Последние два типа сложны и встречаются крайне редко. В большинстве случаев предпочтение отдается классической однонаправленной конструкции. Она в сечении напоминает простой треугольник.

Рабочие материалы и инструменты

Для возведения углового камина своими руками необходимо закупить качественный керамический и шамотный кирпич. Внимание при выборе уделяют его цвету и структуре – эти характеристики должны быть однородны. Поверхности и углы – ровные.

Многие специалисты проверяют изделия простукиванием по поверхности:

  • Высокие тона – пережженные изделия
  • Глухие тона – недостаточная температурная обработка
  • Чистые тона – материал высокого качества

Не обойтись во время проведения работ без рабочих инструментов печника (мастерки, молотки, киянки, уровень, правило и т. д.). Также необходимы хорошо вымоченная и без примесей глина и просеянный речной песок – из них замешивается раствор в пропорции 2:1.

Советы перед укладкой

Не зависимо от формы углового камина рекомендуется предусмотреть его наличие в проекте дома. Работу относят к грязным, так как пыли и мусора будет очень много. Также предстоит решать такие задачи, как демонтаж имеющейся половой поверхности, привязка к стропилам и балкам.

Только после застывания усиленного фундамента можно будет начинать кладку – это 3-4 недели. Каждый ряд выполняет определенную роль, поэтому к его укладке относятся рассудительно и с максимальной ответственностью.

Возводя угловой камин в доме из дерева, необходимо оббить поверхности негорючим утеплителем. Зазор между задней стенкой и непосредственно стеной должен быть не менее 1.5-2 см, чтобы не допустить возгорания. Увеличив пространство до 4-5 мм, можно не прибегать к теплоизоляции, но пренебрегать ей не рекомендуется.

Приступаем к кладке порядовки углового камина

Помимо обычного красного кирпича, используемого для кладки большинства печей, необходимо подготовить шамотный. Им выкладываются части конструкции, которые будут контактировать с открытым пламенем и горячим дымом. На порядовке его раскрашивают в желтый цвет.

Еще одна ключевая особенность, возводя угловые камины своими руками – в каждом ряду, если не оговорено другого, требуется соблюдать перевязку, чтобы швы не совпадали друг с другом. Это весьма простое, но очень важное правило.

Ряд 1. Качество и характеристики первого ряда будут напрямую влиять на последующую кладку. Если кирпичи лягут неровно, в дальнейшем камин получится слегка подкошенным и его внешний вид окажется не эстетичным, потребует облицовки. Выполняется сплошная кладка.

Ряды 2-3. Во втором ряду нужно начинать выкладывать зольник для сбора продуктов горения. Его рекомендуется сделать в виде небольшого ящичка, который может выдвигаться для очистки. Еще один из вариантов – установить дверцу. Третий ряд копирует предыдущий.

Ряд 4. В данном ряду зольник перекрывается колосниковой решеткой. Для нее в кирпичной кладке проделывают неглубокую нишу, которая по размерам должна быть на 5-10 мм больше. Это позволит свободно расширяться металлическому изделию в процессе нагревания.

Ряд 5. Теперь нужно начать формировать портал для топливника, его задние и боковые стенки. Кирпич на лицевой стороне рекомендуется выдвинуть на несколько сантиметров вперед.

Ряды 6-9. До девятого ряда необходимо продолжать выкладывать топливник. Перевязывать керамический и огнеупорный кирпич здесь не рекомендуется. К тому же, между ними оставляют небольшую пустую полость, чтобы нивелировать большую разницу температур, способную привести к разрушению кладки.

Ряд 10. В данном ряду начинают выделение арочного и сводчатого порталов топочной камина. Рекомендуется воспользоваться кружалами или скрутить опалубку. Работа займет больше времени, однако форма будет сформирована правильно. Верхнее обрамление портала необходимо укладывать на перемычку, представляющую собой стальной уголок.

Ряды 11-12. Далее продолжают укладывать угловой камин своими руками, формируя наружные стены топочной камеры. Кирпичи придется обрезать болгаркой, чтобы подогнать их размер и обеспечить максимально плотное прилегание к арке.

Ряды 13-14. Укладывая внутренние стенки топочной в последующих двух рядах, необходимо сформировать наклонное «зеркало» из шамотного кирпича. Сделать его можно одним из двух методов: выдвигая внутрь каждый последующий ряд (5-6 см) и подтачивая выступы или располагать кирпичи под определенным углом.

Ряды 15-18. Необходимо довести до высоты наклонного ряда пятнадцатый ряд. В трех последующих рядах формируется требуемая высота «зеркала» до конца.

Ряды 19-20. В 19-м ряду необходимо сузить боковые поверхности топочного отделения. В этих целях кирпичики на пару сантиметров выдвигают вперед. В 20-м ряду продолжают сужать во фронтальной части печи и дымоходного канала.

Ряды 21-23. В следующем ряду необходимо уровнять высоты арки портала и камина. Внутри требуется сформировать так называемый «зуб» камина, вырастающий из наклонной стенки. В последующих рядах он окончательно формируется при помощи керамического кирпича.

Последние ряды. При помощи шамотного кирпича выполняется выноска на фасадной части для полочки и начинает укладываться дымоход на двадцать четвертом ряду. Последующим рядом необходим перевязать предыдущий. Затем можно приступить к окончательному формированию полочки и продолжать возводить дымоход. Сбоку необходимо установить задвижку, которая служит для перекрытия дымоходного канала.

Внутрь дымохода необходимо установить нержавеющую трубу подходящего диаметра. Герметизировать стыки рекомендуется специальной мастикой. Дальнейшая работа заключается в укладке дымоходной трубы требуемой высоты.

Чтобы результат получился удовлетворительным, а сам угловой камин своими руками не доставлял излишних хлопот и служил не один десяток лет, перечислим несколько практических рекомендаций:

  1. Под камином можно расположить нишу для складирования палений. Вначале на фундамент выкладывается непосредственно ниша. Затем, приняв ее последний ряд за нулевой, начинают порядовку
  2. Чтобы посчитать приблизительное количество кирпича, необходимо умножить число потраченных изделий на первый ряд на 30. При это шамотные и керамический изделия нужно считать отдельно
  3. Иногда балки на потолке уложены таким образом, что распушу трубы обустроить не представляется возможным. решением проблемы может послужить обвязка трубы листом железа или фольгой в местах, где она пробивается сквозь потолок
  4. Чтоб не сбиться и заново все не пересчитывать, каждый из рядов рекомендуется помечать, нанося цифры мелком
Читать еще:  Фундамент на буронабивных сваях с ростверком

Выкладывать кирпичи необходимо с максимальной аккуратностью – тогда конструкцию не придется облицовывать дополнительными материалами, сохранив ее естественный вид. Не следует доводить до лицевой поверхности раствор – это даст возможность расширять швы.

Одним из самых дешевых и простых облицовочных методов является оштукатуривание поверхностей. Использование специальных составов и приемов можно добиться различных фактур. Добавления красителя разукрасит камин в желаемый цвет.

В качестве дополнительных облицовочных материалов используют изразцы, плитку керамическую, камень натуральный или искусственный. Поверхность для облегчения дальнейшего ухода покрывают лаком.

Дополнительный видео урок

Когда угловой камин своими руками будет возведен и облицован, необходимо его протопить и убедиться в надлежащем качестве конструкции. Если возникают сложности в процессе работы, следует не бояться обратиться к печнику. Печи или камин – пожароопасные конструкции, ошибки при строительстве которых недопустимы.

За что вы полюбите свой угловой камин?

Издавна камин в доме считался признаком богатства и достатка, хотя угловые камины появились сравнительно недавно. Еще во времена средневековья камины крупных размеров устанавливали в особняках феодалов, церковного духовенства и зажиточных рыцарей. Сегодня камины уже не редкость, а их стоимость значительно снизилась.

Сотни магазинов и салонов предлагают на выбор высококлассные очаги, дымоходы и комплектующие аксессуары по лояльным ценам и на любой вкус. Истинные шедевры в этой области создаются в специализированных цехах по обработке металлов и каменного сырья. Однако просмотрев сотни фото в интернете становится интересно возвести замечательный камин своими силами.

В зависимости от места размещения, камины бывают пристенными, угловыми и центральными (круглыми). Все они имеют специфические преимуществ, но стоит выделить достоинства угловых каминов.

За качество и преимущества

Примечание: Угловой камин визуально и по факту экономит жилое пространство, располагаясь в свободной части комнаты.

Относительность размера таких каминов позволяет устанавливать их в спальнях и небольших столовых без лишнего «пожирания» квадратных метров.

Угловые камины в интерьере

За счет большой площади соприкосновения можно замаскировать дефекты стен, но лишний слой термоизоляции потребует дополнительных финансовых затрат. Соприкосновение с двумя стенами позволят увеличить теплопроводность, что дает возможность согреть три комнаты одновременно.

Пламя углового камина освещает всю комнату, им можно наслаждаться из любой ее части. Теплые огоньки и мягкое сияние создадут благоприятную и уютную атмосферу во всем доме, станут замечательным фоном для праздничного ужина с семьей и друзьями.

За разнообразие и функциональность

Угловой камин симметричной формы упирается в угол, прилегая к обеим стенам равномерно. Асимметричные имеют прямоугольное строение, одна из стенок полностью сливается с углом. В таких случаях дизайнеры маскируют ее под колонну или подходящий дизайну элемент.

Угловой камин из гипсокартона

Угловые камины бывают:

  • настенные (когда нужно максимально сократить размер покрытия);

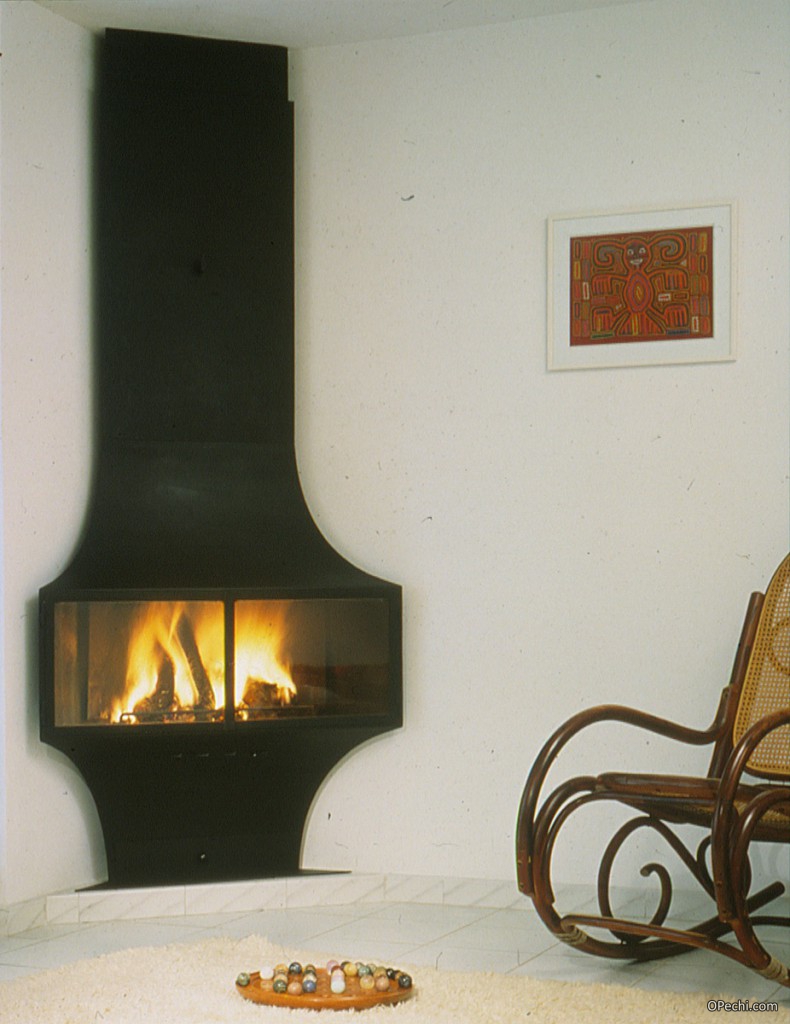

Настенный угловой камин

  • встроенные (используют в домах с особым расположением комнат);

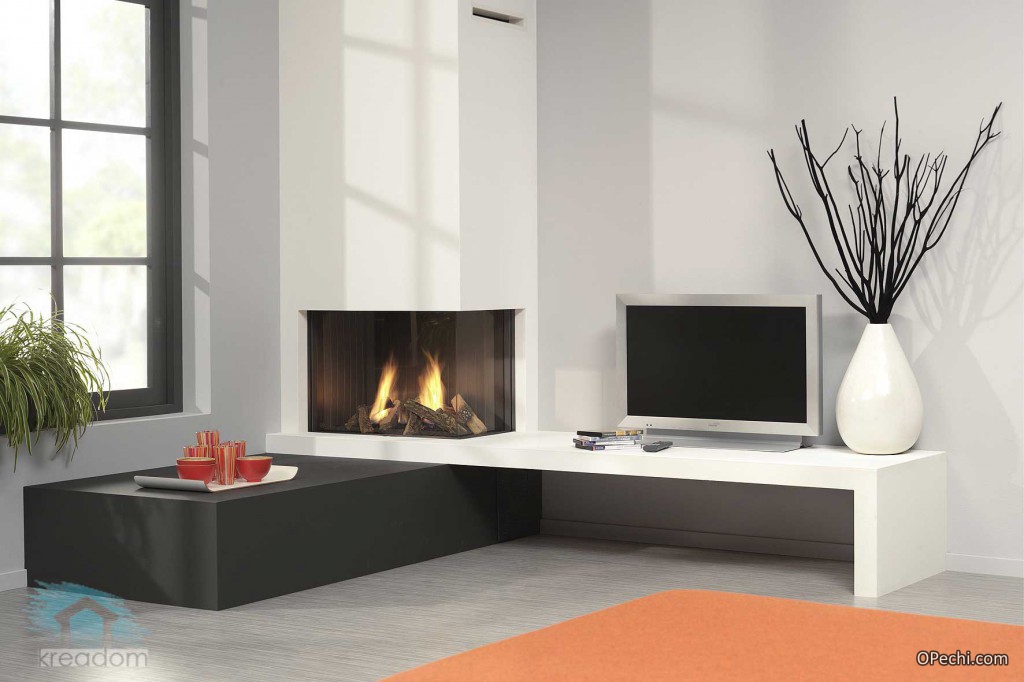

Встроенный угловой камин

  • традиционные (пристенные, используются в нормальных условиях).

В угловых каминах устанавливают полукруглые топки. Для лучшего отопления помещений используются печи-камины. Они способны нагреть и поддержать высокую температуру в трех небольших комнатах. Работа таких очагов осуществляется за счет циркуляции горячей воды в водяном контуре камина.

Камины с дополнительной панелью популярны в силу своей универсальности. Их устанавливают между комнатами (чаще всего между кухней и столовой, гостиной), используя не только для обогревая, но и в качестве места для приготовления пищи. Это особенно актуально в дачных поселках, где отсутствует система подачи газа.

Угловые биокамины имеют ряд преимуществ в сравнении с дровяными печами. На рынке они выделяются использованием экологический безопасного топлива – биоэтанола. В процессе сгорания эти вещества оставляют только пар и углекислый газ, а простая конструкция позволяет с легкостью устанавливать и перевозить конструкцию.

Угловой камин «Аннушка»

За стиль и дизайн

На данном этапе развития отопительных систем, камины в больше степени считаются элементом декора, чем аппаратом для обогрева. Наиболее интересной вариацией размещения такого интерьерного дополнения можно по праву считать угловой камин. Особенности конструкции позволяют оформить его соответственно общему дизайну помещения.

Стильный угловой камин

Дизайнеры любят угловые камины за их компактный размер. Не приходиться создавать сложную дизайнерскую планировку с расчетом на камин в центре комнаты, достаточно не выставлять мебель прямо перед ним.

Примечание: Большинство угловых каминов лишены острых углов, их сглаженная округлая форма не режет глаз, что позволяет очагу выглядеть утонченные своих традиционных собратьев.

Угловой камин из натурального камня выглядит на самом деле эффектно, хотя не рекомендуется устанавливать такие габаритные сооружения в маленьких помещениях. Для малоформатных комнат чаще выбирают компактные электронные очаги. Они выглядят аккуратно и элегантно, когда речь идет о небольшой гостиной в городской квартире.

Наиболее долго и качественно угловой камин прослужит с благородной облицовкой из гранита, мрамора или базальта. В загородные дома принято ставить камины с деревянным или кафельным оформлением. Для бюджетных вариантов своими руками используют штукатурку.

За широкий ассортимент

Угловой камин выбирают на основе определенных критериев: форма, размер, функциональные качества, используемые материалы. Важно заранее установить геометрические параметры — неправильно спроектированный камин может существенно уменьшить количество жилого пространства в комнате.

Примечание: В квартирах предпочтительно устанавливать угловые камины электронного типа.

Они удобные в транспортировке и установке, обеспечивают большую подачу тепла, а имитация огня почти ничем не отличается от настоящего пламени.

Проект углового камина

Камины из гипсокартона не считаются функциональной моделью. Этот материал играет роль декорации или вариантом оформления электронной печи. Каминные топки также подвергаются тщательному отбору по многим критериям. Чаще всего это неподверженность воздействию высоких температур, стойкость и прочность, уровень теплопроводности, дизайн. На сегодня, лидирующими на рынке являются чугунные топки.

За возможность самостоятельно собрать камин

Угловые камины своими руками – это всегда оригинально и стильно. Самым популярным и относительно дешевым материалом для самостоятельной постройки камина в доме считается кирпич. С его помощью можно выложить скелет камина и не беспокоиться о прочности всей конструкции.

Сборка камина из гипсокартона

Что построить угловой камин вам понадобятся цемент, кирпичи, щебень, бутовый камень, глина.

Примечание: Важно запомнить главные принципы установки камина собственными руками: прочность фундамента, точная планировка и качественные материалы.

Выбирать расходные средства для камина стоит только в проверенных строительных магазинах и гипермаркетах.

Постройка углового камина своими руками происходит пошагово:

  1. Проектирование и разработка дизайна. Стоит учитывать все особенности конструкции будущего камина, точно подсчитать все размеры.
  2. Заложение крепкого фундамента, способного выдержать давление очага (средний вес камина достигает 1-ой тонны).
  3. Непосредственное возведение очага. Все ряды укладываются насухо с возможностью правильной конструкции дымохода. Размещение топки.
  4. Установка решетки. Стальные полосы в 3 мм вшиваются в основание камина и заливаются раствором.
  5. Внешняя отделка. Этот этап не стандартизирован, вы можете оформить очаг в зависимости от собственных пожеланий. Для этого часто используют специальную краску, лак и другие средства декора. Можно применять средства для улучшения гидро- и теплоизоляции.

Отделка камина из гипсокартона

Внутрь помещают огнеупорные кирпичи высокого качества, а снаружи – термостойкие и эстетически привлекательные. Немаловажным аспектом установки камина является наличие правильного дымохода. В случае с угловыми конструкция следует убедиться, что труба для отвода дыма находиться выше конька кровли.

Устанавливая угловой камин своими руками следует опираться на правила пожарной безопасности. Это значит, что установить систему получиться не в каждом угле дома, а только в строгом соответствии с общей конструкцией здания. Также, необходимо с тщательностью подойти к вопросу термостойкой облицовки и основания. Это обеспечит вам и вашим близким покой и безопасность.

Самостоятельное изготовление камина из гипсокартона

Важно учитывать уровень притока воздуха, обеспечить необходимую вентиляцию. Помещения с очень маленькой площадью изначально считаются опасными для размещения каминов! Данная инструкция не является стандартом и может корректироваться с учетом индивидуальных особенностей каждого проекта.
Гостиная с угловым камином – лучшее место для отдыха и общения с близкими после изнурительных трудовых дней.

Камин угловой

Камин – это кирпичная или каменная конструкция в стене, которая напоминает нишу. Он используется для обогрева помещения (вместе с основным источником тепла в доме) или просто в качестве элемента интерьера. Для вывода в атмосферу продуктов горения в этой конструкции есть дымоход.

Рационально спроектировать и построить камин в доме между двумя внутренними стенами. При возведении камина около окна в стенах образуется тяга (это активное круговращение воздуха), которая способствует возникновению сквозняка в доме.

Чтоб построить угловой камин своими руками, нужна чертеж-схема.

Проект и чертеж углового камина

Для того, чтобы вычислить нужные размеры сооружения, необходимо узнать объем помещения, потом создать чертежи:

  • строение в разрезе;
  • отдельный чертеж каждого ряда;
  • эскиз (зарисовка) фасада камина.

Чтобы быстро и профессионально произвести расчет и составить порядовку камина, существуют специальные проекты (или программы).

Если комната или помещение имеет объем не более 15 м 2 , то площадь отверстия для топлива составит 0,3 м 2 . Ниша, которую выкладывают из огнеупорного кирпича, называется топливник. Его размеры определяются по пропорции 2:3 (высота к ширине). Если площадь топливного отверстия равна 0,3 м 2 , то размер топливника – 56х40 см. Лучшая глубина топливника – 0,3 – 0,5 к высоте (к примеру, при высоте 56 см глубина составляет 25-29 см). Объем дымового отверстия вычисляются по пропорции 1:10 – 1:15 от площади топливника. Для круглой трубы объем этого отверстия составит – 10-13 см (в диаметре), для квадратной – 14х14 см. Труба на 30-50 см должна выступать над наивысшей точкой крыши (высота трубы порядка 4 метра).


Боковые стенки выкладывают с уклоном (из-за увеличения тяги в камине уклон повышает теплоотдачу).

Над поверхностью топливника предпочтительно построить специальный выступ, который не допустит опадание сажи (из трубы) вниз и исключит попадание дыма в комнату (или помещение).

Футеровка (бронзовые или стальные металлические пластины) стенок камина увеличивает теплоотдачу.

Если правильно сделать описание и чертеж, то появится возможность подсчитать примерное количество кирпичей.

Материалы для возведения камина

Для сооружения следует подготовить:

  • песок;
  • огнеупорную глину;
  • щебень (2-6 мм);
  • кирпич (огнеупорный);
  • портландцемент;
  • стальные уголки и металлическую арматуру;
  • дефлектор для трубы (увеличивает тягу и защищает от ветра);
  • улавливатель искр – насадка в форме конуса для защиты от пожара (или возгорания в деревянном доме);
  • колосниковую решетку;
  • дымовую заслонку;
  • экран;
  • материал для гидроизоляции (к примеру, рубероид);
  • материал для облицовки;
  • молотки, уровень, мастерок.

Фундамент для камина

Основу камина нужно строить независимо от фундамента в доме, с учетом расположения деревянных стропил и потолочных балок. Ведь труба камина не должна вплотную приближаться к ним. Ширину фундамента на 10 см делают больше ширины цокольного (первого) ряда.

  1. Необходимо вырыть котлован глубиной приблизительно 60 см с припусками (от ширины фундамента) 10–15 см.
  2. На дно положить и утрамбовать слой щебня толщиной 10–15 см.
  3. Надо изготовить и установить в котловане опалубку, выстланную шаром материала гидроизоляции или обработанную битумом.
  4. Следующий шаг – залить и выровнять слой бута с пропорциями 1:3:5 (цемент – 1 часть, песок – 3 части, щебень – 5 частей). Уровень бута должен быть ниже уровня пола на значение толщины кирпича.
  5. Потом фундамент нужно накрыть полиэтиленом и оставить на одну неделю.

Кладка углового камина

Основание камина – это фрагмент конструкции, расположенный под топливником.

  1. На высохший и затвердевший фундамент в 2 слоя выкладываем гидроизоляционный материал.
  2. Около 3 минут замачиваем в воде неповрежденный кирпич (без трещин и сколов).
  3. Готовим раствор.
  4. Делаем подгонку (притирку) кирпичей. Для этого следует класть их без раствора, а потом, соответственно чертежу, корректируем размер.
  5. Цокольный (первый) ряд выкладываем неразрывным полотном, устанавливая кирпичи ребром. Во втором ряду кирпич нужно класть плашмя, чтобы сделать нишу. В это углубление для сбора золы устанавливается металлический короб. Третий ряд кирпича кладем так, чтобы закрыть часть короба. В следующем ряду выкладываем поддон топки камина и устанавливаем колосниковую решетку.
  6. Выкладываем пятый ряд с незначительным выдвижением кирпичей вперед. Это необходимо для формирования перекрытия.
  7. Для дальнейшей порядовки камина необходимо сделать пошаговый проект-чертеж, с помощью которого вы поэтапно сделаете кладку камина.
  8. В 6-9 ряду кирпичом выкладываем топливную камеру. Потом необходимо выложить уголки для возведения портала камина, при этом продолжая сооружать топливник и наружные стенки. В 13 – 14 ряду нужно сложить основание зеркала, которое следует завершить к 19 ряду. С этой целью кирпичи нужно ставить вертикально с уклоном или класть с выступом 5 – 6 см. В 19 – 20 ряду надо сузить (уменьшить) топку путем выдвигания кирпичей слегка вперед. В 21 – 23 ряду формируем печной зуб (выступ с уклоном 20°). 24–25 ряд – это сооружение каминной полки. Затем ставим печную решетку и выкладываем дымоход из кирпича.
голоса
Рейтинг статьи
Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
