Перемычка в строительстве это

Перемычка брусковая 3ПБ 16-37п

Длина L1550 мм
Ширина B120 мм
Высота H220 мм
Масса0,1 т
Объем0,041 куб. м
НормативСерия 1.038.1-1

Перемычка брусковая 3ПБ 16-37п производятся для строительства зданий и сооружений. Это горизонтальные балочные элементы, используемые для перекрытия проемов.

Описание изделия

Брусковые перемычки 3ПБ 16-37п размеры имеют следующие. Длина составляет 1550 мм, но, учитывая, что минимальная глубина опора балки должна быть не менее 17 см, максимальная длина пролета проема для данного изделия равна 1380 мм. Размеры сечения соответствуют третьему типу, то есть равняются 120х220 мм.

Размеры, объем, вес перемычки брусковой 3ПБ 16-37п

Характеристики и цены других модификаций можно посмотреть здесь.

Область применения

Оконные, дверные и различные технические проемы зданий являются слабыми местами всей конструкции. Чтобы была возможность продолжить кладку над проемами, используют перемычки. Они устанавливаются над пролетом проема, принимают нагрузку от верхней кладки и перераспределяют ее на простенки. Без применения перемычек 3ПБ 16-37п или других типоразмеров сооружение проемов невозможно в принципе.

Монтаж брусковой перемычки 3ПБ 16-37п

Данные изделия применяются в строительстве зданий жилого и технического назначения из кирпича или мелкоразмерных строительных блоков.

Производство

Железобетонная продукция производится по определенным нормам. В случае с перемычками брусковыми 3ПБ 16-37п это Серия 1.038.1-1.

Материалы

Основным исходным материалом является бетон М200. Чтобы обеспечить ему необходимые показатели огнестойкости, водонепроницаемости и морозостойкости, при изготовлении смеси добавляются специальные присадки.

Такой бетон способен отлично сопротивляться сжимающим нагрузкам, а работать на растяжение ему помогает арматурный каркас КР23. Каркас сваривается из стержней диаметром 6 и 14 мм, изготовленных из стали класса А-3. Каркас закладывается практически на всю длину изделия (его длина составляет 1520 мм).

На одно изделие тратится 0,041 м3 бетонной смеси и 2,94 кг стали, поэтому вес перемычки 3ПБ 16 37п составляет 102 кг. Для упрощения монтажных и погрузочных работ балка оборудована двумя стропильными петлями. Петли располагаются на верхней грани перемычки на расстоянии 200 мм от торцов.

Маркировка

Условное обозначение 3ПБ 16-37п содержит в себе основную информацию, касательно технических характеристик перемычки. Трактовать его следует так:

  • 3ПБ – вид изделия (брусковая железобетонная перемычка с сечением третьего типа)
  • 16 – длина перемычки, дм
  • 37 – максимальная расчетная нагрузка, кН/м
  • п – наличие у перемычки петель для строповки

Перевозка и хранение

От соблюдения правильной техники складирования и транспортировки зависит сохранность и срок службы перемычек брусковых 3ПБ 16-37п. Перемычки складывают одну на одну на ровной, твердой поверхности; во избежание полного загиба стропильных петель между рядами подкладывают по паре деревянных прокладок, которые надо размещать примерно на одном уровне. Размер такого штабеля не должен превышать 2-х метров. Ниже вы можете увидеть условную схему складирования брусковых перемычек.

Хранение брусковых перемычек 3ПБ 16-37п

В таком же виде производится и перевозка. Перемычки размещаются на грузовой платформе и надежно закрепляются. Их продольная ось должна быть параллельна оси транспортного средства. На этапе погрузки-разгрузки категорически запрещается вываливать балки на землю, ударять.

Цены, где купить

Поиски поставщика стройматериалов для любого проекта заключаются в выходе на непосредственного производителя нужной продукции. Обычно таковые вычисляются путем сравнения цен на сайтах продающих компаний, у них они на 20-40% дешевле, чем в среднем по России.

В нашем прайс-листе в графе Перемычка 3ПБ 16-37п цена как раз соответствует этому уровню.

Компания ООО «СтройПром ЖБИ» функционирует с 2009 года. Наш завод находится в Тульской области, схема проезда указана на главной странице сайта и в контактах. Нашими клиентами могут стать как крупные строительные организации, так и частные застройщики. Мы не ограничиваем регионы поставок, имеем опыт работы с Московской, Белгородской, Тамбовской, Брянской и с другими, даже отдаленными областями России.

Зачем нужны армированные перемычки из газобетона?

Перемычкой в строительстве называют прямую горизонтальную балку, перекрывающую оконный или дверной проём по верхнему краю. Такие детали призваны распределять нагрузку по стене, надёжно удерживая всю конструкцию. Если Вы строите дом из газобетонных блоков, то при устройстве дверных и оконных проёмов стоит использовать материалы с аналогичными физико-техническими характеристиками.

Дело в том, что традиционные ЖБИ-перемычки отличаются по плотности, теплоизоляционным свойствам, массе от газобетонных перемычек. Данные отличия способствуют образованию «мостиков холода»: будущий дом будет пропускать мороз зимой и жару летом, потребуется дополнительное утепление перед нанесением штукатурки. Перемычки из газобетона обладают теми же свойствами, что и материал стен, их можно плотно подогнать друг к другу, строительный раствор идёт на них один и тот же и наносится тонким слоем, что делает расход клея экономичным. Вот почему желательно в строительстве домов из газобетона применять составные перемычки из блоков или готовые армированные газобетонные перемычки.

Преимущества газобетонных перемычек, укрепленных армопоясом:

  • За счёт каркаса из армированной стали, они легче, чем железобетонные перемычки, и потому дают меньшую нагрузку на несущие элементы конструкции, не требуют применения дополнительных деталей для усиления или перераспределения веса;
  • Стальной армопояс сообщает газобетонной перемычке высокую прочность и несущие свойства;
  • Благодаря более лёгкому весу, армированные перемычки для газобетона могут быть подняты на высоту без применения подъёмной техники, что снижает расходы на строительство;
  • Габариты перемычек из газобетона соответствуют стандартным размерам газобетонных блоков, поэтому не потребуется предварительная подгонка строительных деталей друг к другу, будет меньше строительных отходов;
  • Наконец, готовые перемычки из газобетона выпускаются без монтажных петель, поэтому не им не нужна дополнительная обработка. Работы по возведению коробки дома будут закончены быстрее и с меньшей зависимостью от человеческого фактора: не придётся спиливать торчащую арматуру или устраивать углубления в блоках, укладываемых поверх них.

Особенности выбора газобетонных перемычек для проёмов.

Покупая строительные материалы из газобетона для устройства оконных и дверных проёмов, обращайте внимание на следующие моменты:

  • Ширина перемычки должна соответствовать ширине стены;
  • Длина перемычки должна превышать ширину проёма, как минимум, на 100 мм с каждого конца, иначе говоря, требуемая длина перемычки будет составлять на 200 мм больше, чем ширина оконного или дверного просвета;
  • Расчётная нагрузка должна соответствовать несущей способности армированной перемычки из газобетона, указанной в маркировке изделия (последняя цифра);
  • Не желательно «дорабатывать» готовые перемычки с помощью отпиливания или отламывания фрагментов, т.к. это может нарушить прочностные характеристики и потребительские свойства, а также повредить строительный инструмент за счет взаимодействия с армопоясом.
Читать еще:  Комбинированное строительство домов: проекты

В ряде случаев практикуют устройство сборных перемычек из газобетона или используют У-блоки, укладывая в них арматуру и заливая бетонным раствором. Следует, однако, помнить, что перемычки заводского изготовления проходят необходимые испытания на прочность и подлежат стандартизации в строгом соответствии с ГОСТами.

Строительные перемычки: брусковые, плитные, балочные

Перемычки в строительстве используются для оформления проемов. Их цель: создать ровную поверхность проема, компенсировать вес верхней части строительного здания или сооружения. Перемички имеют строго прямоугольную форму с петлями для проведения монтажных работ и удобства погрузки и разгрузки. Выполняются с армированием металлической арматурой. Материалы для изготовления самые качественные, поэтому не теряют своих прочностных характеристик при перепадах температур, не боятся влаги.

Брусковые перемычки используются для проемов в зданиях из любого материала: кирпича, дерева, пеноблоков, камня. Их можно применять в качестве столбов при строительстве заборов или как элемент быстровозводимых сооружений. Проемы в стене создаются балочными перемычками. Их конструкция дополнена небольшим карнизом для плотного соединения со смежной поверхностью. Плитные перемычки рекомендуются для строений из кирпича, бетонных блоков. Они изготавливаются из высококачественного бетона и используются как несущие.

Перемычки всех типов устойчивы к огню, морозам и воде. Выдерживают большие нагрузки, надежные, универсальные, с длительным сроком эксплуатации. Каждый вариант перемычек имеет допустимые нагрузки, по которым их и выбирают. Вариантов изделий выполняющих роль перемычек несколько для разных конкретных конструкций: оконные, сборные, ригели, карандаши, несущие и некоторые другие. По правилам строительства типы перемычек определяются проектной документацией, которая составляется, опираясь на государственные стандарты в области строительства зданий и сооружений. На каждую продукцию имеются сертификаты или другая сопроводительная документация.

Добавлено: 16.05.2017 13:21:02

Еще статьи в рубрике Статьи про современные строительные материалы, применяемые при строительстве:

  • ЖБИ – простое решение сложных конструкционных задач

Несмотря на разговоры о кризисе в строительной индустрии, объемы жилищного и промышленного строительства не сокращаются. В то же время, производители строительных .

Изолируйте свою жизнь от шума!

Возможно ли найти квартиру, абсолютно изолированную от внешних шумов? К сожалению, не всегда это возможно. Однако можно таким образом обустроить своё .

BRITE Professional – первая в Европе краска с логотипом Ti-Pure™ Quality.

Объединение «Ярославские краски» и компания Chemours (Кемурс) представили на выставке MosBuild/WorldBuild Moscow совместную разработку – новую линейку лакокрасочных материалов BRITE Professional, .

    Монолитный поликарбонат в строительстве

    Монолитный поликарбонат наиболее прочный из пластиковых аналогов стекла, но имеет перед ним значительно больше преимуществ. .

    Варианты бетонных наливных полов

    На смену привычной стяжке приходят другие варианты устройства ровных, практически идеальных полов. В этой публикации представлен краткий обзор нескольких видов таких .

    Разновидности щебня и сферы его применения

    Строительные и дорожные работы не обходятся без щебня. Используется щебень для устройства основания под укладку асфальта, при замесе бетона, устройстве фундамента .

    Как выполнить чертеж перемычек — схему перекрытия оконных и дверных проемов

    В статье «Как подобрать перемычки в частном доме — примеры расчета» подробно разобран пример подбора перемычек в кирпичных стенах частного дома и выполнены примеры расчета для одиннадцати проемов.

    В статье приведены все варианты стен, какие могут встретиться, и выполнены расчеты перемычек для проемов в этих стенах – с ними можно ознакомиться в следующих статьях:

    Сейчас по подобранным перемычкам мы выполним чертеж «Схема расположения элементов перекрытия проемов», и по ходу выполнения разберемся, что и для чего на этом чертеже выполняется.

    Данная статья будет полезна и тем, кто хочет научиться выполнять чертежи, и тем, кто хочет разобраться, что на подобных чертежах изображено – как их прочесть.

    Итак, первое, что должно быть изображено на чертеже – это схема. Начну с названия «Схема расположения элементов перекрытия проемов». Почему так сложно? Почему не просто «План перемычек». Планы мы оставим архитектуре. В документации конструктора есть схемы – схемы расположения (см. ДСТУ Б А.2.4-7:2009 «Правила выполнения архитектурно-строительных рабочих чертежей», разделы 5 и 6). Говорить «план фундаментов» или «план перекрытия» – не грамотно. И мы, как грамотные конструкторы, будем называть вещи своими именами. У нас есть проемы, которые нужно перекрыть железобетонными элементами (перемычками) – и все это изображено на схеме. Непривычно, но логично.

    На схеме не должно быть ничего лишнего. Все четко и лаконично: оси здания; основные размеры между осями; стены с проемами в них; схематическое изображение пакетов перемычек в виде жирной линии (важное – жирным); маркировка пакетов перемычек и отметка низа перемычки возле каждой позиции (при желании). Вот и все, что должно быть на схеме. Кстати, информацию по отметке низа перемычек можно дать в виде ссылки на фасады и разрезы здания.

    Чтобы не загромождать чертеж, на нем не показаны кирпичные перегородки толщиной 120 мм. Это не ответственные конструкции, перекрывается каждый такой проем одной единственной перемычкой, поэтому указания по перекрытию этих проемов даны в текстовых примечаниях (о них речь будет идти ниже), а сами перемычки, естественно, все равно заказаны в спецификации. К тому же, на больших планах с обилием перегородок в масштабе 1:100 очень сложно замаркировать перемычки. Поэтому такое решение значительно упрощает жизнь проектировщику, да и ошибок строитель в столь простом вопросе допустить не может.

    Следующий этап выполнения чертежа – это ведомость перемычек (см. ДСТУ Б А.2.4-7:2009 «Правила выполнения архитектурно-строительных рабочих чертежей», приложение В). В этой ведомости вырисовываются все пакеты перемычек в разрезе, даются на выносках марки перемычек – это могут быть как позиции 1, 2, 3, так и непосредственно названия перемычек 2ПБ16-2, 2ПБ19-3 и т.д. Нормами допускается оба варианта маркировки, главное, чтобы обозначения на выноске совпадали с обозначением в графе «Марка поз.» в спецификации. Я предпочитаю давать на выносках сразу названия перемычек, так наглядней, хотя букв больше.

    Дополнительно в ведомости перемычек можно указывать отметки (если это удобно), привязки к координационным осям. Не стоит дублировать информацию: если отметки указаны на плане, то в ведомости перемычек и в примечаниях о них говорить не нужно.

    Пакеты из одной перемычки в перегородках толщиной 120 мм в ведомость перемычек вносить не стоит. Достаточно примечания. Хотя, каждый проектировщик волен принимать самостоятельное решение; но если вы решили изобразить перемычки в перегородках в ведомости перемычек, то нужно их изображать и на схеме – с маркировкой.

    После того, как ведомость перемычек оформлена, нужно собрать из нее данные в спецификацию. По каждой марке (в нашем примере это ПР4-ПР11) нужно подсчитать количество перемычек и умножить на число проемов с этой маркой. Например, перемычка 2ПБ13-1 встречается в пакетах перемычек ПР7 (две перемычки на пакет), ПР9 (одна на пакет) и ПР11 (одна на пакет); при этом проемов у нас тоже разное количество: ПР7 – 2 проема, ПР9 – один, ПР11 – тоже один.

    Подсчитываем количество 2ПБ13-1:

    2*2 + 1*1 + 1*1 = 6 шт.

    Количество перемычек 6 шт. нужно внести в графу «Кол.» спецификации.

    И так по каждому типу перемычек.

    Также не забываем подсчитать и внести в спецификацию перемычки в перегородках (1ПБ10-1, 1ПБ13-1 и 1ПБ16-1). При этом номера позиций (в первой колонке) им не присваиваем, т.к. на чертеже они нигде не замаркированы. А в последней колонке спецификации даем ссылку на примечание: «В кирпичных перегородках толщиной 120мм установить следующие перемычки: для проемов шириной 800мм – 1ПБ10-1; для проемов шириной 900мм – 1ПБ13-1; для проема шириной 1200мм – 1ПБ16-1».

    Во второй колонке спецификации дается ссылка на документ, по которому должна быть изготовлена перемычка. В данном случае это типовая серия 1.031.1-1 выпуск 1. Также можно дать вместо серии ссылку на ДСТУ Б В.2.6-55:2008 «Перемычки железобетонные».

    В третьей колонке дается наименование перемычки.

    В четвертой (как уже говорилось) вносится общее количество перемычек.

    В пятой – примечания по необходимости.

    Последнее, что должно быть на чертеже – это технические требования. Помимо приведенных в этом примере, необходимо добавить примечания о марке бетона по морозостойкости – согласно климатическому району (см. п. 4.5 ДСТУ Б В.2.6-55:2008). Также желательно указать какой абсолютной отметке соответствует относительная, принятая в проекте за ноль (эта информация важна для строителей).

    В итоге, мы имеем вот такой чертеж – четко, точно, ничего лишнего. Скачать его в формате pdf можно здесь.

    Перемычка брусковая 2ПБ 16-2п

    Длина L1550 мм
    Ширина B120 мм
    Высота H140 мм
    Масса0,07 т
    Объем0,026 куб. м
    НормативСерия 1.038.1-1

    Брусковая перемычка 2ПБ 16-2п – это железобетонное изделие, производящееся для использования в строительстве зданий и сооружений. Применение данного изделия заключается в обустройстве перекрытий дверных и оконных проемов.

    Описание продукции

    Перемычка брусковая 2ПБ 16-2п имеет вид балки с немного скошенными торцами и прямоугольным сечением. Изделие нашло широкое применение в строительстве кирпичных зданий жилого и технического назначения. Основная цель использования перемычки состоит в обеспечении возможности кладки кирпича над оконным, дверным или другим проемом. Балка принимает нагрузку от кладки и передает ее на простенки.

    Монтаж брусковой перемычки 2ПБ 16-2п

    Популярность изделия обусловлена также тем, что на перемычки 2ПБ 16-2п цена совсем не высока. Она не увеличит сильно бюджет строительства, но позволит сохранить прочность конструкции в этих уязвимых местах.

    Основные характеристики

    Данный типоразмер рассчитан на принимаемую нагрузку в 2,45 кН/м. При этом длина пролета не должна быть больше чем 145 см, так как минимальная глубина опирания балки составляет 10см, а перемычка 2ПБ 16-2п размеры по длине имеет 155 см. Сечение этой модификации относится ко второму типу, то есть его размеры составляют 12х14 см.

    Размеры, объем, вес перемычки брусковой 2ПБ 16-2п

    Масса изделия составляет 65 кг. Для обеспечения удобства при монтажных работах на расстоянии 20 см от торцов перемычки располагаются две стальные строповочные петли.

    Параметры других типоразмеров Вы можете посмотреть в сравнительной таблице.

    Изготовление

    Чтобы изделие служило надежно, производство ЖБИ должно осуществляться строго в соответствии с требованиями, регламентируемыми соответствующими нормативами. В нашем случае это Серия 1.038.1-1. Балка изготавливается из высококачественного бетона марки М200. На производство расходуется 0,026 м3 бетона, поэтому на изделие Перемычка брусковая 2ПБ 16 2 п цена и не поднимается высоко.

    Перед заливкой бетона в металлоформу, в ней фиксируется армирующий стальной каркас КР6. Он изготавливается из арматурной проволоки Вр-1 диаметрами 4 и 5 мм. Каркас весит 0,53 кг и имеет длину 1520 мм. Стальная составляющая придает перемычке способность сопротивляться растяжению, наделяя ее прочностью и долговечностью.

    Маркировка

    Из маркировки, нанесенной на одну из поверхностей, можно узнать, какие имеет перемычка 2ПБ 16-2п размеры, класс нагрузки и конструктивные особенности. Расшифровывается она следующим образом:

    • «2ПБ» — означает, что изделие является брусковой перемычкой со вторым типом сечения (120х140 мм).
    • «16» — длина изделия, округленная до целого числа и выраженная в дм.
    • «2» — расчетная нагрузка перемычки, выраженная в кН/м с округлением.
    • «п» — означает наличие у изделия монтажных петель.

    Хранение и перевозка

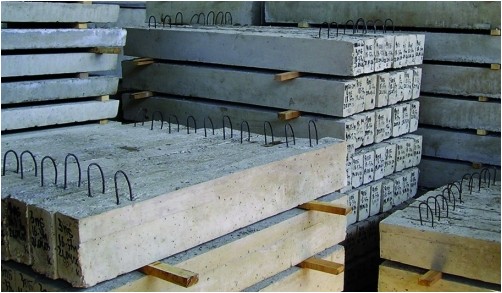

    Во время складирования и транспортирования перемычки 2ПБ 16-2п складывают параллельно друг на друга в стопки уровнем максимально до двух метров. Под каждый ряд подкладывают две деревянные дощечки примерно на одном уровне, как это показано на изображении ниже.

    Хранение брусковых перемычек 2ПБ 16-2п

    Предварительно брусковые перемычки основательно крепятся на грузовой платформе транспортного средства, при этом они не должны выходить за ее пределы. Размещать перемычки нужно так, чтобы их продольная ось совпадала с направлением хода транспорта.

    Цена, где купить

    Если есть возможность заказывать стройматериалы непосредственно у производителя, это будет существенным плюсом для любого проекта.

    Цена на перемычку брусковую 2ПБ 16-2п у прямого изготовителя будет на 20-30% дешевле, чем в среднем по рынку.

    Кроме того, он будет лично заинтересован в качестве отпускаемой продукции. Это, конечно, справедливо для добросовестных производителей, к каковым мы себя и относим.

    Компания ООО «СтройПром ЖБИ» работает с 2009 года. Именно ответственный подход к своему делу позволяет нашему заводу в Туле постоянно развиваться. Сегодня мы работаем на межрегиональном уровне, наша продукция пользуется спросом в Московской, Владимирской, Белгородской, Калужской и других областях. При этом мы не избегаем работы с частными лицами, позволяя частным застройщикам покупать продукцию ЖБИ (в том числе и брусковые перемычки 2ПБ 16-2п) по низкой цене. За консультациями обращайтесь к нашим менеджерам.

    Стоимость перемычек из железобетона и их размеры

    Одной из основных позиций в ассортименте любого завода ЖБИ являются перемычки. Это железобетонные изделия, предназначенные для перекрытия оконных, дверных, арочных проемов в верхней их части, а также для некоторых других строительных работ, например, обустройства фасада при выступающей кладке.

    Перемычки играют важную роль при возведении здания. Большинство застройщиков приобретают их у производителей. Заводы гарантируют соответствие своей продукции ГОСТам, используют «правильные» марки бетона, качественную арматуру. Немаловажным фактором является доступная цена, поэтому изготовление непосредственно на объекте осуществляется редко. Преимущественно это происходит при перекрытии нестандартных проемов.

    Основные виды и классификация

    ГОСТ 948-84, согласно которому проводится стандартизация изделий данного типа, принят в 1984 году. Он разработан для зданий с кирпичными стенами, но допускается его применение в случаях обустройства железобетонных перемычек для перекрытия проемов в стенах из других видов камня.

    Согласно ГОСТу 984-84 выделяется 4 основных типа: ПБ, ПП, ПГ, ПФ.

    Представляют собой бруски. Их максимальная ширина может достигать 25 см. Стандартная длина – 1030-5960 мм в зависимости от марки. Например, популярные балки 2ПБ выпускаются с шириной 120 и высотой 140 мм, при этом существует 10 вариантов длин, а в каждом из них – 2 разновидности, отличающиеся весом и армированием.

    Плитные, их ширина – более 250 мм, такие плиты состоят из нескольких брусков, то есть ПП – это блок железобетонных изделий ПБ.

    ЖБИ балочного типа. Имеют специальную выемку – четверть, предназначенную для обустройства мест примыкания плит перекрытий.

    Фасадные. Выходят на фасад здания, предназначение – перекрывать проемы с четвертями.

    Маркировка

    Все железобетонные изделия, изготовленные на заводе, соответствуют стандартной классификации ГОСТа. Марка указывается производителем. Чтобы определить, какой тип перед вами, нужно расшифровать обозначения, состоящие из букв и цифр, разделенных дефисами.

    Маркировка проводится следующим образом:

    1. первая группа указывает на размеры сечения, тип перемычки, ее длину;

    2. вторая группа содержит информацию о расчетной нагрузке (в кН/м) и классе напрягаемой арматуры;

    3. третья группа указывает на наличие монтажных петель (п), анкерных выпусков (а), а также на возможность монтажа в специальных режимах эксплуатации. Для обеспечения высокого уровня сейсмоустойчивости применяют ЖБИ с маркировкой (С), а в агрессивной среде – с повышенной плотностью бетона (П) или (О).

    Например, имея перед собой балку с маркировкой 2ПБ 10-1-п, определяем ее размеры и параметры:

    • сечение – №2 (120х140 мм);
    • тип – ПБ;
    • длина – 10 дм (точнее, 1030 мм);
    • расчетная нагрузка – 1 кН/м;
    • есть монтажные петли.

    В других вариантах:

    1. 8ПП 21-71-AтV – это плитная перемычка длиной 2070 мм с сечением №8 (380х190), рассчитанная под нагрузку 71 (точнее, 70,61) кН/м с напрягаемой арматурой марки Aт-V;

    2. 5ПФ17-5 – это фасадное перекрытие длиной 1680 мм с сечением №5 (190 – высота, 90 – выступающая часть, 130 – опорная зона), идет под нагрузку 5 кН/м.

    Размеры плит стандартизированы, используются марки бетона не ниже М250. Некоторые производители работают «под заказ». Поэтому частные застройщики могут купить нестандартные железобетонные перемычки разных размеров, соответствующие требованиям ГОСТа относительно качества ЖБИ.

    Назначение и расчеты по нагрузкам

    Как уже было отмечено выше, основная функция изделий данного типа – перекрытие проемов в зданиях или обеспечение правильного стыкования межэтажных плит.

    В строительном деле выделяют такие группы:

    1. Несущие бетонные. Это усиленные балки, применяются для принятия нагрузки, передаваемой плитами перекрытия. Выдерживают вес 3400-3700 кг/м.

    2. Ненесущие (балки). Принимают нагрузку, передаваемую кладкой стены, расположенной непосредственно над проемом.

    3. Карандаши. Тонкие ненесущие; применяются для межкомнатных дверных проемов. Толщина карандаша – менее 120 мм.

    4. Прогоны. Несущие, имеющие большие размеры.

    5. Ригеля. Это прогоны с выемкой (полкой), имеющие значительный вес. Ригеля предназначены для упора стоящих на них конструкций.

    В малоэтажном строительстве используются преимущественно первые три вида железобетонных изделий. Размеры перемычки и максимальная нагрузка на балку определяется специалистами при создании проектной документации.

    При возведении небольших хозяйственных построек, бань, гаражей и подобных сооружений хозяин вполне справится с расчетами самостоятельно. Применяются перемычки для оконных и дверных проемов, соответствующие марке 2ПБ. Их длина может быть от 1,03 до 2,95 м, а сечение имеет стандартные размеры 120х140 мм. Вес балок группы 2ПБ находится в диапазоне 43-125. Оконные перекрытия выдерживают нагрузку 200-800 кг/м, дверные – порядка 3700 кг/м.

    Заводы ЖБИ учитывают большой вес своих изделий. Для облегчения погрузочных, разгрузочных и строительных работ на балках и плитах предусмотрены монтажные петли либо стопоровочные отверстия диаметром 30 мм. Иногда застройщики изготовляют железобетонные брусковые перемычки своими силами. В таком случае обязательным условием будет использование «правильного» бетона и арматуры. Ведь несоблюдение технологии чревато разрушением здания через очень короткий срок. Балки делают на 0,3 м больше, чем ширина проема.

    Следует отметить, что перемычки для зданий с кирпичными стенами заводского производства имеют относительно невысокую цену. Поэтому их всегда можно купить в нужном количестве. Заливать железобетонные оконные перемычки на объекте – это лишние трудозатраты. Ведь предварительно нужно будет смонтировать опалубку, потом залить бетон, дать ему выстояться. И только после этого продолжают кладку. Готовые балки ПБ ненамного повысят стоимость строительства, но значительно сэкономят время.

    Перемычки

    Железобетонные перемычки — это изделия из бетона и арматурной стали, которые в полной мере используют в строительстве зданий любого типа.

    Железобетонные перемычки применяются в ходе создания перекрытий дверных, оконных, стеновых проемов кирпичных зданий, усиливающих общую прочность постройки и принимающих нагрузки от вышерасположенны х конструкций. Наиболее активно ж/б перемычки применяются в строительстве жилых и промышленных зданий.

    Железобетонные перемычки – востребованные строительные конструкции, которые получили повсеместное применение. При их изготовлении используется напряженный бетон минимум В15-го класса. Перемычки в обязательном порядке усиливаются арматурой. Марка морозостойкости должна находится в диапазоне категории F и составлять 35-200. Каждая перемычка на стадии проектирования и производства создается таким образом, чтобы она могла без проблем выдерживать максимально допустимые нагрузки.

    Железобетонные перемычки применяются в ходе создания перекрытий дверных, оконных, стеновых проемов кирпичных зданий, усиливающих общую прочность постройки и принимающих нагрузки от вышерасположенных конструкций. Наиболее активно ж/б перемычки применяются в строительстве жилых и промышленных зданий.

    Типы ЖБИ перемычек — Плитные Брусковые Балочные Фасадные

    В соответствии со стандартом, существуют такие типы перемычек:

    Плитные (ПП) – ширина больше 25 см.

    Брусковые (ПБ) – ширина до 25 см.

    Балочные (ПГ) — г-образные.

    ГОСТ

    Перемычки железобетонные по ГОСТ 948-84 шириной 12 см должны иметь плоский каркас, 25 см – пространственный . В соответствии с ГОСТом их можно использовать для перекрытия проемов зданий любого назначения и в условиях воздействия агрессивной среды.
