Ростверк на буронабивных сваях

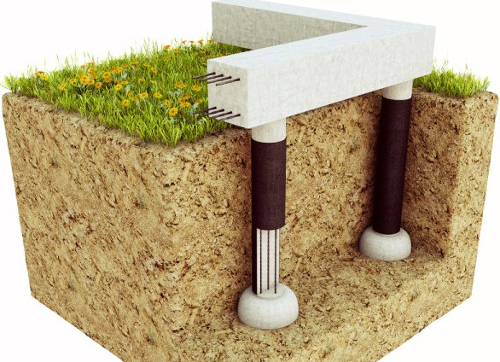

Фундамент на буронабивных сваях с ростверком

Компания «Новый вид» произведет качественный и профессиональный монтаж винтовых свай используя современный материал и оборудование.

К сожалению, далеко не каждая местность способна выдержать фундамент среднего особняка, и дачникам приходится прибегать все к большим хитростям для постройки фундамента.

Наиболее пригодным и популярным на данный момент — является фундамент на буронабивных сваях с ростверком.

Сваи — недорогой материал для укреплению фундамента (значительно дешевле основательного ленточного и монолитного фундамента ), и к тому же — они обладают большой несущей способностью.

Одна свая выдерживает около 1600 кг. Для укрепления фундамента дома среднего размера хватает 30-50 штук свай.

Буронабивные сваи располагаются ниже уровня промерзания грунта и заключаются в 2 слоя рубероида (так называемая рубашка), которые выполняют роль гидроизолирования и к тому же ,значительно снижают давление на сваи, которое возникает во время зимних заморозков и выталкивает сваи наружу.

Преимущества фундамента на буронабивных сваях

  • При постройке фундамента, отсутствует опасность динамического воздействия на близлежащие сооружения;
  • Сваи устанавливаются на глубину промерзания грунта;
  • Такой фундамент идеален для рельефного, наклонного и неустойчивого грунта;
  • Фундамент не нанесет вред окружающему ландшафту;
  • Возможность построить фундамент практически на любом удобном Вам участке, даже возле воды, что нереально для других видов фундаментов;
  • Подойдет, практически для любого дома (кирпичного, бревенчатого или каркасного);
  • Является наиболее дешевым методом (ленточный или фундамент с монолитным ростверком обойдутся Вам намного дороже);
  • Строится в короткие сроки — 5-7 дней.


Этапы строительства фундамента свайно-ростверкового типа

Строительство фундамента такого типа, происходит следующим образом:

  • Установка опалубки поверх свай;
  • Установка арматурного каркаса внутри опалубки;
  • Заливка ростверка бетоном (технология заливки бетона одинакова с ленточным фундаментом);
  • Рекомендуемая высота ростверка — не менее 30 см, а ширина – немного больше толщины стен дома (примерно 40 сантиметров).

Фундамент на на буронабивных сваях не требует больших земляных работ, большого количества времени и денег. Выбирая такой способ постройки — Вы получите качественный фундамент, который будет отвечать всем вашим требованиям.

Давайте теперь рассмотрим типы этого фундамента. Существует две разновидности фундамента на буронабивных сваях:

  • С висячим ростверком;
  • С заглубленным ростверком;


Технология сооружения и устройство фундамента на буронабивных сваях

Буронабивной фундамент — это конструкция, которая монтируется непосредственно на строительном участке. Главной составляющей такого фундамента выступает свая, так как именно на ней лежит вся нагрузка от здания. Чтобы рассчитать установку сваи достаточно вычислить глубину промерзания грунта и установить ее ниже этой отметки на несколько десятков сантиметров.

В качестве гидроизоляции используется покрытие из рубероида, оно покрывает опору двумя слоями. Соединение верхних окончаний опорных участков происходит с помощью раствертки.

Фундамент на буронабивных сваях в соотношении с типом раствертки бывает двух видов:

  • висячего;
  • заглубленного.

Чтобы избежать появления вспучивания на объекте нужно между грунтом и висячими раствертками оставить промежуток от 10 до 15 см. Раствертк, который погружается в землю на определенное расстояние называется заглубленным. Нижний участок такого раствертка углубляется в землю более чем на 20 см. Фундамент на буронабивных сваях с наличием раствертка способен выдержать нагрузку в 1500 кг.

Процесс возведения опорных частей фундамента предполагает предварительное проведение работ по разметке участка. Данная процедура проводится с помощью лески или каната, уровня и дополнительных инструментов.

Мы осуществляем строительство дачных, жилых домов, бань в кредит!

Кредит и рассрочка оформляются в нашем офисе!
Строим дома с материнским капиталом!

Буронабивные сваи с ростверком

Сваи буронабивного типа, оснащенные ростверком, являются наиболее популярным способом установки фундамента на сложном грунте. При этом гарантируется полная целостность и сохранность основания в особенности, если основание закладывается для домов из газобетона и кирпича.

Буронабивные сваи с ростверком прекрасно выдерживают вес дома даже на самой сложной местности, где другой тип основания будет не эффективным. Для установки качественного буронабивного фундамента обращайтесь в компанию «Сваисад». Мы гарантируем Вам высокое качество работ, а также прочность и надежность основания.

Что такое буронабивная свая и ростверк?

Понятие ростверк переводится с немецкого языка как решетка и строение, то есть конструкция, которая объединяет сваи воедино, укрепляя конструкцию.

Фундамент с ростверком чрезвычайно важен, так как он позволяет распределять нагрузку на сваи равномерно. Ростверк может выступать в роли балки или плиты из железобетона.

Буронабивные сваи и ростверк – это хорошее сочетание, так как посредством ростверка вся нагрузка от дома передаётся через сваи в землю. Если говорить о домах из дерева, то эту роль исполняет нижняя часть конструкции.

Типы и устройство ростверка

Ростверк делают в виде плит или лент. В случае плитного ростверка, объединение происходит каждого оголовки сваи. Ленточный ростверк соединяет оголовки соседних свай под стенами дома.

Обустройство ростверка может происходить с использованием разных материалов: дерево, железобетон сборный и монолитный. Металл специалисты редко используют, так как его требуется достаточно много.

Обустройство металлического ростверка производится с использованием крана и антикоррозийной обработки. Ростверк из железобетона принято считать наиболее выгодным и практичным вариантом.

Буронабивные сваи с ростверком достаточно доступны, поэтому их нередко используют для того, чтоб укрепить фундамент. Они более выгодны, чем монолитный или ленточный фундамент, при этом имеют большую несущую способность.

На одну сваю может приходиться нагрузка в 1600 килограмм, а для укрепления основания здания используют от тридцати до пятидесяти свай.

Установка буронабивных свай с ростверком осуществляется ниже уровня промерзания земли, после чего их укрепляют рубероидом. Подобная «рубашка» сокращает давление сваи при низких температурах, когда грунт вытесняет опору, а также служит защитой от влаги.

Особенности возведения фундамент на сваях буронабивного типа с ростверком

  1. Установка опалубки сверху свай.
  2. Установка арматурного каркаса в опалубке.
  3. Далее ростверк заливается бетоном, как и ленточный фундамент.
  4. По высоте ростверк должен быть не меньше тридцати сантиметров и по ширине несколько больше, чем толщина стен постройки – примерно сорок сантиметров.

Установка буронабивного основания на ростверке не требует значительных земельных работ, времени. Существует два варианта подобного фундамента: в одном ростверк углубленный, в другом – висячий. Специалисты компании «Сваисад» производят установку любого типа буронабивного фундамента с ростверком. Мы производим полный спектр работ по установке качественного и надежного основания. Звоните нам, мы ответим на все Ваши вопросы и максимально быстро приступим к выполнению работ!

Буронабивной фундамент с ростверком — технология строительства

Ростверк — ленточная либо плитная конструкция, являющаяся важным составляющим элементом свайных и столбчатых фундаментов. За счет ростверка фундамент получает дополнительную устойчивость к нагрузкам на выталкивание и опрокидывание, что увеличивает его общую механическую прочность.

Готовый буронабивной фундамент

Из данной статьи вы узнаете, что такое ростверк, какое его функциональное назначение и какие виды ростверков существуют. Мы детально рассмотрим технологию строительства буронабивного фундамента с ростверком, особенности его расчета и отзывы специалистов о данном фундаменте.

Функциональное назначение и разновидности ростверка

Ростверк выступает в качестве обвязки, соединяющей отдельно стоящие опоры (сваи либо столбы) между собой. Ростверковый фундамент работает как единая конструкция, воспринимающая нагрузки от здания и передающая их на несущий пласт грунта.

Ростверк выполняет следующие функции:

  • является несущей поверхностью для цокольного перекрытия и стен дома;
  • повышает устойчивость опор фундамента к опрокидыванию и выталкивающим воздействиям;
  • равномерно распределяет исходящую от веса здания нагрузку между опорами.

Классификация ростверка выполняется по уровню поднятия над грунтом, типу конструкции и материалу изготовления. Исходя из уровня расположения ростверк может быть:

  • заглубленным — размещается так, чтобы верхний контур конструкции располагался по линии грунта;
  • наземным — укладывается на поверхность почвы;
  • поднятым — обвязка висит в воздухе на высоте 30-50 см. от земли, в результате чего между цокольным перекрытием и грунтом образуется свободное пространство.

Заглубленным и наземным ростверком можно обвязывать фундаменты, построенные в условиях стабильных грунтов. Если приходится строить фундамент на пучинистом грунте, необходимо устройство поднятого ростверка, поскольку конструкцию, контактирующую с грунтом, может оторвать от опор выталкивающими нагрузками.

Читать еще:  Уголки для полок на стену: монтируем правильно

В зависимости от конфигурации ростверк бывает:

  • ленточным — повторяет контуры наружных и внутренних стен дома, имеет одинаковое сечение по всему периметру;
  • плитным (монолитным либо сборным) — на поверхности опор формируется сплошная железобетонная плита, занимающая всю площадь дома и выступающая в качестве цокольного перекрытия.

Ленточным ростверком обвязывается винтовой, столбчатый и буронабивной фундамент, тогда как плитный используется при строительстве фундаментов на забивных ЖБ сваях, предназначенных для возведения многоэтажных зданий.

Схема фундамента с ростверком

Для обвязки могут использовать следующие виды материалов:

  • брус;
  • металлопрокат (двутавр и швеллер);
  • железобетон.

Устройство брусовых и металлических ленточных ростверков выполняется при строительстве легких домов из дерева либо каркасных панелей. Железобетонный ростверк может быть ленточным или плитным, такая обвязка применяется для тяжелых зданий — кирпичного либо пенобетонного дома.

Виды ростверковых фундаментов

Технология обвязки винтового фундамента ростверком используется при строительстве следующих видов фундаментов:

  1. Буронабивной фундамент с ростверком.
  2. Столбчатый фундамент с ростверком.
  3. Фундаменты на сваях (винтовой и на забивных сваях).
  4. Монолитная плита с ростверком.

Винтовые фундаменты из металлических свай применяются для строительства 1-2 этажных деревянных зданий. Их устройство предполагает использование ленточных ростверков, тогда как основания на забивных сваях, предназначенные для монтажа габаритных зданий, обвязываются плитным ростверком.

Опорно-столбчатый фундамент с ростверком состоит из сборных (из кирпича или ФБС блоков) либо монолитных опор, равномерно распределенных по периметру стен здания и соединенных ленточной обвязкой. Столбчато-ростверковый фундамент пригоден для строительства легких неответственных сооружений (бани, гаража), однако для возведения тяжелого кирпичного дома его несущей способности недостаточно.

Читайте также: виды железобетонных свай и их применение для фундаментов зданий.

На монолитных плитных фундаментах ростверк обустраивается с целью увеличения прочности конструкции — плита с ростверком, выступающим в качества ребер жесткости, отличается повышенной устойчивостью к деформациям.

Буронабивной фундамент с ростверком — особенности конструкции

Буронабивной фундамент пригоден для строительства деревянного либо легкого кирпичного дома. Такой фундамент можно сделать своими руками, без привлечения спецтехники.

Несущая способность буронабивных свай

Сваи буронабивного типа представляют собой опорные конструкции, сформированные посредством бетонирования пробуренных скважин. В обязательном порядке выполняется армирование свай продольным каркасом из арматурных прутьев диаметром 12-16 мм. Количество стержней подбирается исходя из диаметра сваи, стандарт — 4-6 шт.

Технология предусматривает размещение опорной подошвы свай ниже границы промерзания грунта. Опоры должны углубляться в землю на глубину 2-2.5 метра.

Обвязка свай выполняется ленточным ростверком из бруса либо железобетона. При строительстве тяжелых кирпичных домов используется бетонный ростверк укрепленный пространственным армокаркасом, стержни которого привариваются к выступающей из свай арматуре.

Расчет буронабивного фундамента

Чтобы выполнить расчет буронабивного фундамента вам необходимо иметь информацию о типе и характеристиках грунта на участке, поскольку несущая способность опоры непосредственно зависит от почвы, в которой она размещена.

Упрощенный расчет фундамента выполняется по следующему алгоритму:

  1. Производится расчет веса возводимого здания посредством умножения площади конструктивных частей дома на удельный вес м 2 стройматериалов, из которых они изготовлены. Отдельно высчитывается и суммируется вес перекрытий, стен и кровли дома.
  2. Выполняется расчет снеговых нагрузок — площадь кровли умножается на вес снегового покрова в регионе, информация о котором берется в СНиП №2.01.07.
  3. Расчет эксплуатационных нагрузок — площадь перекрытий дома умножается на норму 100 кг/м 2.
  4. Расчет общих нагрузок на фундамент — данные из п. №1, 2 и 3 суммируются и умножаются на коэффициент надежности (1.2).

Далее составляется схема свайного поля — расстояние между сваями принимается за 2 м. Опоры нужно разместить на равноудаленном расстоянии по периметру стен и, обязательно, в местах их пересечений и по углам кирпичного дома.

Далее совокупные нагрузки на фундамент делятся на количество свай, что дает требуемую грузонесущую способность одной опоры. Необходимый диаметр буронабивных свай, исходя из их несущей способности, вы можете подобрать воспользовавшись таблицей.

Буронабивной фундамент с ростверком (видео)

Буронабивной фундамент — технология изготовления

Чтобы построить буронабивной фундамент своими руками вам потребуется:

  • ручной бур (по типу ТИСЭ-Ф);
  • рулонный рубероид;
  • рифленая арматура диаметром 12-16 мм, болгарка;
  • бетон марки М300-М400;
  • сварочный аппарат;
  • гидроизоляция (ПВХ клеенка, стеклоизол либо пергамин);
  • строганные доски и балки для опалубки.

Схема армирования буронабивного фундамента

Буронабивной фундамент своими руками обустраивается по следующей технологии:

  1. Разметка фундамента — на площадку с помощью арматурных колышек, между которыми натягивается бечевка, переносятся проектные контуры фундамента и указываются точки расположения свай.
  2. Посредством ручного бура разрабатываются скважины под сваи, после чего из рулонного рубероида формируется опалубочный цилиндр (фиксируется скотчем) и помещается в скважину. Диаметр цилиндра соответствует диаметру сваи, по длине он должен выступать над поверхностью скважины на высоту, равную уровню поднятия ростверка над грунтом. Выступ формирует наземную часть буронабивной сваи.
  3. Выполняется армирование свай — в скважину устанавливается 4-6 арматурных прутков. Длина стержней подбирается так, чтобы они выступали над бетонным телом сваи на высоту 20 см. (выступы требуются для стыковки с каркасом ростверка).
  4. Скважина заполняется бетонной смесью. После заливки бетон штыкуется арматурным прутком для удаления полостей воздуха.
  5. После набора сваями прочности по периметру фундамента устанавливается мелкощитовая опалубка под ленточный ростверк. Внутренние стенки опалубки перекрываются клеенкой или смазываются специальной смазкой (гидроизоляция предотвращает потери бетоном жидкости через щели между досками).
  6. Собирается пространственный каркас, состоящий из двух поясов арматуры, соединенных поперечными и вертикальными перемычками. Каркас устанавливается в опалубку и приваривается к выступающей из свай арматуре.
  7. Выполняется бетонирование ростверка.

Чтобы построить ростверковый фундамент своими руками вам потребуется затратить около недели времени, еще 25-30 дней уйдет на набор бетоном прочности, после чего можно приступать к поднятию стен кирпичного дома.

Отзывы о буронабивном фундаменте

Предлагаем вашему вниманию отзывы о буронабивном фундаменте от людей, обладающих опытом его возведения.

Ерохин И., 28 лет, Москва:

На буронабивном фундаменте у меня стоит баня из бруса. За 5 лет эксплуатации никаких проблем с основанием не возникало, несмотря на то, что грунт на участке пучинистый. Строил фундамент сам, изучая отзывы и рекомендации специалистов. Дополнительно проводилась рулонная гидроизоляция и утепление цоколя забиркой из теплоизоляционного сайдинга. Фундамент надежный, простой в исполнении и недорогой. Рекомендую.

Сычев В., 45 лет, Ростов:

По опыту могу сказать, что надежность буронабивного фундамента зависит от того, насколько качественно выполнялось армирование свай и ростверка. Рекомендую использовать схему Сажина для обвязки — ее надежность на практике проверена неоднократно. В целом, для строительства легких зданий буронабивное основание подходит идеально.

Фундамент с ростоверком на буронабивных сваях

«Фундамент №1» выполняет устройство фундамента на буронабивных сваях с ростверком под ключ с соблюдением сроков. Благодаря большому опыту работы и квалифицированной команде специалистов мы можем гарантировать качество выполненных работ и приемлемую стоимость!

Чтобы уточнить цены на буронабивные сваи за метр или получить грамотную консультацию специалиста, свяжитесь с нами по одному из телефонов, указанных на сайте.

Стоимость буронабивных свай

Сечение сваиГлубина заложенияАрматураМарка бетонаЦена 1 сваи
200 мм150 см10 мм/12 ммМ-3002 000 руб
200 мм180 см10 мм/12 ммМ-3002 200 руб
200 мм200 см10 мм/12 ммМ-3002 400 руб
250 мм150 см10 мм/12 ммМ-3002 500 руб
250 мм180 см10 мм/12 ммМ-3002 900 руб
250 мм200 см10 мм/12 ммМ-3003 200 руб
300 мм150 см10 мм/12 ммМ-3003 000 руб
300 мм180 см10 мм/12 ммМ-3003 400 руб
300 мм200 см10 мм/12 ммМ-3003 700 руб

Одной из самых популярных технологий для строительства коттеджных поселков, дач и другого загородного жилья становится фундамент на буронабивных сваях. Этот метод заметно снижает затраты на возведение построек, за счет отсутствия в необходимости использование мощной строительной техники, и время на возведение объектов. Кроме того, буронабивные фундаменты обеспечивают неплохую прочность и защиту от смещения конструкций, расположенных на слабых грунтах.

Конструкция буронабивных свай и особенности

Буронабивными сваями называются опоры, изготавливаемые прямо на месте строительства. Для их создания сначала с помощью бурильной или ударной установки создаются скважины. Затем в них устанавливается металлический каркас и закачивается песчано-цементный раствор. В водонасыщенных грунтах буронабивные сваи устанавливают, используя в качестве опалубки обсадные трубы, для глинистой почвы их применение не обязательно.

Главными особенностями создания буронабивных оснований является:

  • Значительная глубина залегания свай (на уровне 1,5–2 м);
  • Обязательное использование металлического армированного каркаса.

В качестве продольной арматуры применяются прутья диаметром 10–12 мм с опоясывающими выступами для лучшего схватывания металла с бетонной смесью. На поперечную часть каркаса приходится меньшая нагрузка. Поэтому такая арматура может иметь диаметр не больше 6–8 мм и крепится на расстоянии 1 м друг от друга.

Этапы работ по устройству буронабивных свай

Технология устройства буронабивных свай облегчает создание свайных фундаментов в любой местности с достаточно мягким для бурения грунтом. При этом не требуется ни значительных затрат времени, ни использования габаритной спецтехники. Для создания основания достаточно выполнить следующие действия:

  1. Провести расчеты и наметить место расположения будущих свай;
  2. Создать углубления методом ямочного бурения и с использованием глинистой смеси для исключения обвала стенок. Глубина скважины – не меньше 1,5 м;
  3. Поместить в скважины опалубку, в качестве которой могут использоваться асбоцементные трубы (стальные повысят прочность сваи, но обойдутся значительно дороже);
  4. Установить металлического каркаса;
  5. Подрезать все опалубки до одного уровня и залить бетоном (стандартная марка – М300), избегая перерывов в заполнении одной скважины, то есть, не заливая ее в 2 приема.

Заключительным этапом создания буронабивной сваи является установка анкерного болта в ее верхней части – он понадобится при монтаже ростверка. Через 7–14 дней, в зависимости от температурных условий, фундамент может использоваться для возведения постройки.

Где применяются буронабивные сваи

Несмотря на сравнительно небольшие затраты времени и средств на работы по устройству буронабивных свай применять их можно далеко не в любых условиях. Допускается установка таких опор для следующих типов грунта:

  • Пески;
  • Глины и суглинки;
  • Супеси;
  • Торфяные грунты (рекомендуется бурить скважину до несущего слоя).

При этом для зданий, которые можно устанавливать на таких опорах, ограничений практически нет – кроме высоты. Рекомендуется устраивать буронабивные фундаменты для одно- и двухэтажных домов из дерева, кирпича, газобетона, для каркасных сооружений, бань, беседок и ограждений. Каменные постройки требуют установки поверх набивных свай железобетонного ростверка.

Ростверк на буронабивных сваях

Ростверк, представляющий собой уложенные поверх фундамента железобетонные или металлические конструкции, применяется для дополнительного усиления свайных конструкций. Самым простым и выгодным, хотя и долгим (еще несколько дней на застывание) вариантом является устройство опалубки поверх опор и заливка бетоном. Ускорить строительство позволит сборный железобетонный ростверк на буронабивных сваях, крепление которого к фундаменту осуществляется с помощью заранее предусмотренного анкера.

Преимущества буронабивных свай

Среди основных преимуществ буронабивных свай стоит обратить особое внимание на следующие:

  • Отсутствие необходимости в подготовительных работах (выравнивании котлована или других изменений рельефа) на строительной площадке;
  • Высокая скорость установки. Даже с учетом времени высыхания бетона на возведение опор требуется не больше 1–2 недель. На создание стандартных фундаментов уйдет не меньше месяца;
  • Доступная стоимость устройства буронабивных свай по сравнению даже остальными видами свайных оснований.

Среди минусов можно отметить небольшой эксплуатационный срок фундамента. Предполагается, что они способны прослужить не больше 70 лет, что в 2 раза меньше долговечности кирпичных и каменных оснований. Кроме того, на буронабивных сваях стандартного размера нельзя устанавливать массивные сооружения – допускаются только небольшие частные дома и хозпостройки. Устранить последний недостаток при возведении, например, многоэтажного здания можно, применяя опоры большого диаметра – от 300 до 1000 мм.

Как формируется цена?

В формировании стоимости буронабивных свай участвуют такие факторы как глубина бурения, тип применяемых труб и диаметр скважин. Также цена, которую вы заплатите, выбрав в качестве исполнителя для сооружения свайного фундамента нашу компанию, будет включать проектные и геодезические работы, пробное бурение и бетонирование. При этом стоимость работ, даже с учетом выезда на участок заказчика, доставки и разгрузки материалов, останется доступной, качество работы будет на высоте, а сроки сдачи объекта полностью соответствуют указанной в проекте дате.

Ростверк на буронабивных сваях

Значительно облегчаются рабочие действия в связи с использованием ростверк на буронабивных сваях. Рытье котлована, установка и извлечение опалубки — эти процессы исключаются при выборе постройки данного вида фундамента. Существенным преимуществом считается тот факт, что бурение может производиться как с использованием специальной техники, так и с применением ручных технических приборов. Но, ручной бур сможет произвести скважину не больше, чем на глубину в 5 м и ширину 30 см.

Какие основные действия производятся?

  • Определение диаметра скважин.
  • Бурение скважин.
  • Установка арматуры.
  • Заливка бетона по всему периметру будущего фундамента.

Перед началом установки ростверк, нужно учитывать то, что их длинна и ширина не может быть меньше 300 мм.

И так, скважины располагаются по всему периметру будущего фундамента. Как рассчитывают глубину и диаметр скважины? Это напрямую зависит от количества этажей будущего здания, степени нагрузки всего здания. Размеры свай зависят от вида перегородок, их количества, а также от степени нагрузки полов и кровли. Позже в скважины устанавливают трубы, которые производят из рубероида и только потом занимаются армированием скважины. Для этого необходимо использование прутьев диаметром 6 мм и их соединение между собой на расстоянии 50 см. В результате каркас должен превышать уровень заливки на 3 см для того, чтобы благополучно соединить сваи с ростверком. Одним из самых ответственных моментов конструирования фундамента, является заливка бетона.

Почему вам нужно выбрать этот вид фундамента?

  • Хорош при установке на песчаных и пучинистых видах грунта.
  • Минимальный контакт с холодным или промерзшим грунтом обеспечивает снижение тепловых потерь.
  • Умеренная себестоимость и трудовые затраты на выполнение строительных работ.
  • Колебания почвы уменьшаются в значительной степени.
  • Ростверк обеспечивает высокую степень надежности соединения дома с фундаментом и являет собой хорошую изоляцию тепла внутри дома.

Не следует устанавливать такой фундамент в следующих случаях:

  1. если вы решили выстраивать цокольный этаж, данный фундамент придется дополнять определенными материалами и строительными манипуляциями;
  2. если грунт, на котором строится фундамент, имеет горизонтальную подвижность или склонность к проседанию, набуханию.

Свайный фундамент

  • Кирпичный дом
  • Деревянный дом
  • Облегченный дом

Также Вы можете дополнительно заказать:

  • Уменьшение шага между сваями
  • Увеличение диаметра арматуры
  • Увеличение глубины заложения свай
  • Увеличение марки бетона
  • Изменение ширины и высоты ростверка
  • Обсадные железобетонные трубы для свай

Буронабивные сваи

Из года в год шагает большими шагами застройка на дачных участках. Фундамент на буронабивных сваях наиболее пригоден для деревянных домов. Несущая способность сваи около 1600 кг. Для дома среднего размера достаточно будет 30-50 свай.

Фундамент на буронабивных сваях дешевле основательного ленточного и монолитного фундамента.

Сваи при строительстве располагаются ниже уровня промерзания грунта. Дополнительно сваи заключаются в двойную рубашку из рубероида, которая выполняет гидроизолирующую роль, а также существенно снижает давление на сваи, возникающее в грунте и выдавливающее сваи наружу, во время зимних морозов.

На практике строительства чаще используется два вида фундамента на буронабивных сваях – с висячим ростверком и заглубленным ростверком.

При висячем ростверке оставляют расстояние между ростверком и землей 80-100 мм. Получается что фундамент находится в подвешенном состоянии над землей. Расстояние защищает фундамент от нежелательных последствий грунта при вспучивании.

Во втором случае, ростверк заглублен в грунт на 200 мм.

Строительство фундамента на буронабивных сваях

Эта технология очень старая и изначально применялась при строительстве военных и промышленных зданий. Но сегодня она нашла свое применение и в строительстве дачных домов.

Сначала на участке размечается будущий фундамент. Затем на месте, где будет заложен фундамент, копается траншея на 400 мм вглубь. После чего пробуриваются буром скважины на глубину промерзания. В скважины опускается и закрепляется двойная рубашка из рубероида.

Если грунт позволяет оставить скважины в устойчивом состоянии, то можно обойтись без дополнительных обсадных труб. На глинистых и болотистых грунтах без труб не справиться. Пространство между трубой и скважиной можно засыпать песком.

В пробуренную скважину опускается каркас из арматуры, который не должен касаться дна скважины. Далее скважины бетонируются. Бетон уплотняется вибратором. Над поверхностью остается часть арматуры для дальнейшей связки с конструкцией ростверка.

После бурения и бетонирования свай, в траншеи делается песчаная подушка, высотой 200 мм.

Далее собирается опалубка, в которую кладется связанная арматура. После чего ростверк и заливается бетоном.

Арматура здесь является важным связывающим элементом между ростверком и сваей. Она защищает от нежелательных разрывов или каких-либо других разрушений.

Залитый бетоном фундамент лучше дать отстояться несколько дней для полного схватывания. Бетон не высыхает и не застывает, а именно схватывается. А схватывается он именно с водой.

Бетон берет именно столько воды, сколько ему надо. При избытке воды, она будет выходить на его поверхность. Лишняя влага может дать вытечь цементному молоку. При недостатке – бетон наподобие губки будет впитывать ее из округи: воздух, земля и т.п. В жаркие летние дни не стоит оставлять залитый бетон под парящим солнцем, потому-то вода испариться слишком быстро, не успев схватиться с бетоном. Желательно бетон накрыть чем-либо. А вот при бетонировании зимой вода замерзает, не успев схватиться с бетоном. Из-за этого бетон начинает шелушиться.

И как показывает практика, лучше воды пусть будем много, чем ее недолитое количество. Лишняя вода – не проблема! Бетон, насыщенный водой, намного качественнее и отличнее укладывается в опалубку, чем жесткий ненасыщенный.

Окончательно нагружать фундамент рекомендуется не раньше чем через три неделе.

Армирование фундамента на буронабивных сваях, без применения обсадных труб

Сначала бурятся скважины вращательным бурением, с помощью мотобура. Затем в скважины закладывается двойная рубашка из рубероида, соответствующая диаметру скважины.

После изготовления скважины в нее опускается арматурный каркас, который в зависимости от вида внешней нагрузки может устанавливаться по всей длине сваи, на части ее длины или только у верха для связи с ростверком.

Армирование фундамента на буронабивных сваях, с применением обсадных труб.

Также бурятся скважины, в них помещают полноценный каркас (труба). Без такой трубы не обойтись на мокрых почвах. Обсадная труба играет важную роль – перекрывает плывуны и позволяет качественно заполнить скважины бетоном.

Очень важно – чем тоньше труба, тем сильнее она должна быть армирована. В противном случае столбы будут поломаны с легкостью даже самым невесомым домиком.

При армировании столбов желательно постараться не проткнуть нижнюю бетонную смесь полностью. Надо оставить погрешность на два-три сантиметра, иначе арматура будет касаться грунта и со временем покроется коррозией. А это приведет к постепенному необратимому разрушению фундамента.

Преимущества фундамента на буронабивных сваях

  • при постройке фундамент отсутствует динамическое воздействие на окружающие сооружения
  • фундамент закладывается на глубину промерзания грунта
  • фундамент на буронабивных сваях можно использовать на неровной почве
  • сохраняет и не повреждает ландшафт
  • данный фундамент идеально подойдет для деревянного дома

Фундамент на буронабивных сваях – это работа не требующая большой земляной возни. Фундамент такого типа экономит средства, материал и время на другие виды строительной работы.

Соблюдая все технологии, вы получаете качественный фундамент, который отвечает всем требованиям.

Вы можете построить фундамент на любом участке, даже близко к воде, что практически нереально для других типов фундаментов. Вам не понадобится выкорчевывать старые пни или выкапывать старый фундамент, который уже отслужил свой срок.

Фундамент на буронабивных сваях стоимость

В стоимость строительства фундамента (работа + материалы) входит:

  • Разметка буронабивного фундамента с ростверком
  • Бурение буронабивных свай
  • Армирование буронабивных свай
  • Бетонирование буронабивных свай
  • Строительство опалубки
  • Армирование ростверка буронабивного фундамента
  • Бетонирование ростверка буронабивного фундамента

Наша компания имеет огромный опыт в сфере данных работ. Мы имеем в наличии специализированную технику и обученные бригады. Качество гарантируем.

Ленточный фундамент на буронабивных сваях

Компания “КДС” осуществляет строительство ленточного фундамента на буронабивных сваях в Твери, Тверской и Московской области. Все работы проводят специалисты с многолетним опытом работы.

Ленточный фундамент на буронабивных сваях – новейшая технология возведения фундамента. Отличительная особенность подобных оснований – возможность их устройства на участках с высокой плотностью застройки. Например, в современных городах, где ценится каждый квадратный метр.

Ленточный фундамент на буронабивных сваях достаточно старая технология. Изначально ее использовали только для возведения промышленных и военных объектов. Сегодня ее широко используют для строительства домов. Подобное основание делается быстрее, чем другие, и требует меньше затрат. Если учесть, что устройство фундамента — это одна из самых затратных статей при возведении здания, то это особенно актуально.

Наименование услугиСтоимость
Разработка грунта вручную400 руб./м 3
Устройство утрамбованной песчано-гравийной подушки500 руб./м 3
Монолитно-ленточный ж/б фундамент в комплексе работот 3300 руб./м 3
Бурение и заливка свай бетономот 1500 руб./шт.
Работа + материалыот 13500 руб./м 3

Особенности фундамента на буронабивных сваях

Ленточный буронабивной фундамент состоит из свай. Несущая способность каждой сваи составляет до 1600 килограмм! Таким образом, для дома среднего размера будет достаточно 50-60 штук. Если сравнивать с монолитным ленточным фундаментом, то буронабивное основание обойдется намного дешевле.

В процессе закладки фундамента буронабивные сваи располагаются таким образом, чтобы оказаться ниже уровня замерзания почвы. Для дополнительной защиты свай используют рубероид, из которого делают “рубашку”. Она служит гидроизоляционной защитой, а также понижает давление грунта, действующее на сваи: часто бывает так, что при сильных морозах давление их выдавливает.

В строительной практике чаще всего используют два вида буронабивных фундаментов на сваях — с заглубленным и висячим ростверком. При устройстве висячего ростверка между ним и землей оставляют свободное пространство в пределах 80-100 миллиметров. Получается так, что весь фундамент как бы располагается над землей в подвешенном состоянии. Это делается для того, чтобы максимально защитить его от вспучивания земли. В случае заглубленного ростверка, он на 200 миллиметров вкапывается в грунт.

Этапы строительства

  1. Разметка участка под будущий фундамент.
  2. Рытье траншеи, глубина которой составляет до 400 миллиметров.
  3. Бурение скважины под сваи на глубину промерзания грунта.
  4. В скважину опускают рубашку из рубероида (делать ее желательно в два слоя) и тщательно закрепляют. Если свойства грунта таковы, что скважины будут находиться в устойчивом состоянии, то в дополнительных обсадных трубах нет необходимости. Но если строительство осуществляется на болотистом или глинистом грунте, то тогда без них не обойтись. Свободное пространство между скважиной и трубой можно заполнить песком.
  5. Предварительно изготовленный из стальной арматуры каркас опускается в скважину. Нужно проследить, чтобы он не доставал ее дна.
  6. Бетонирование – бетон уплотняют специальным вибратором, а на поверхности оставляют часть арматурного каркаса, чтобы его можно было соединить с ростверком.
  7. Делается подушка из песка высотой до 200 мм.
  8. Производится сборка опалубки, куда укладывается каркас из связанной арматуры, ростверк и все это снова заливается бетоном. Арматуру использовать нужно обязательно, так как она и есть то важное звено, связывающее сваи и ростверк. К тому же она защищает бетон от возможного разрыва или иных повреждений.
  9. Ленточный фундамент на буронабивных сваях готов. Для полного схватывания бетону нужно дать несколько дней отстояться, тогда он приобретет необходимую прочность.

Заказывая ленточный фундамент на буронабивных сваях в нашей строительной компании, вы можете быть уверены, что все работы будут проведены качественно и в максимально возможные сроки.

Вас заинтересовал фундамент на буронабивных сваях?

Получите бесплатную консультацию наших специалистов, воспользовавшись любым из способов обратной связи:

  • позвоните нам:
    8-800-500-80-82 (звонок бесплатный), (4822) 41-89-37
  • заполните ниже форму заявки на бесплатный расчет сметы.

Нам доверили строительство сотни жителей Твери, Тверской и Московской области.
Не упустите и Вы шанс стать владельцем дома Вашей мечты!

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
