Барбекюшница из кирпича

Барбекюшница из кирпича

Заказчик может выбрать из существующих стандартных конфигураций или с нашей помощью сконфигурировать барбекю-комплекс под свои пожелания и габариты

Зона барбекю может располагаться и Дома и на Улице, в беседке, на террасе или под открытым небом.

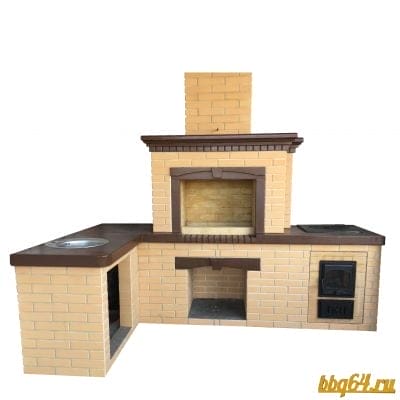

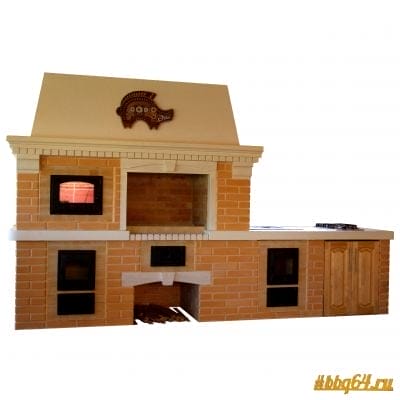

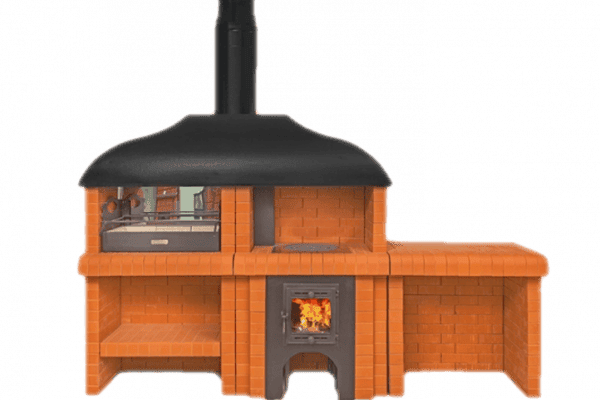

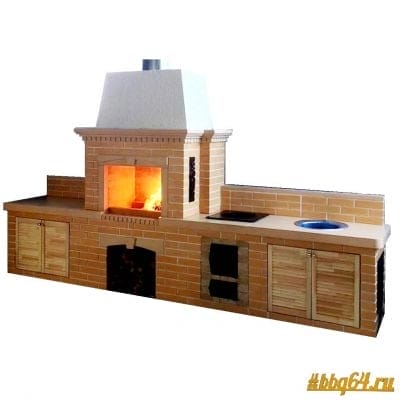

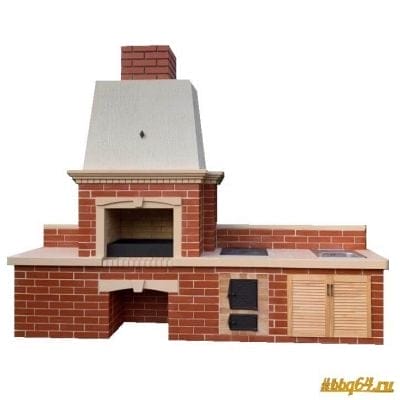

Комплекс барбекю может быть составлен из модулей различного назначения, в произвольном порядке, по Вашему желанию.
8 стандартных модулей печей барбекю:
· Мангал-гриль,
· Камин-гриль,
· Мега-Мангал с подъемным механизмом,
· Казан 8-12 л,
· Мега-Казан 16-22 л,
· Тандырница под тандыр или керамическое яйцо-гриль,
· Духовка «Русская печь»,
· Столешницы с рабочими поверхностями, с мойкой или без.

ВО ВСЕХ МОДЕЛЯХ ПЕЧЕЙ-БАРБЕКЮ АРИСТОКРАТЪ МОЖНО ИСПОЛЬЗОВАТЬ И ДРОВА И УГОЛЬ.
Мангалы футерованы шамотными плитами для предотвращения взаимодействия металла и пламени. Шамотные плиты накапливают и отдают тепло по всей площади мангала и обеспечивают более равномерную прожарку.

Коптильня с гидрозатвором может приобретаться как дополнительная опция к модулю с казаном или Мега-Мангалом.

Мангал с грилем рассчитан на 11 шампуров, а Мега-мангал уже на 13 шампуров и включает подъемный механизм для регулировки температуры при приготовлении.

Модуль с каминной вставкой может использоваться как гриль. Каминная вставка может быть интегрирована в любой модуль вместо стандартного мангала.

Рабочие поверхности печей барбекю могут оснащаться поверхностями из натурального гранита (это необходимо указать при заказе).

Лицевая сторона стандартных рабочих поверхностей из кирпича может быть:
· классической (прямоугольной), или
· радиальной (со скруглением) формы.
Это также необходимо указать при заказе.

В нишах печей-барбекю можно оставить открытое пространство для инвентаря или дровниц или разместить выдвижные ящики.

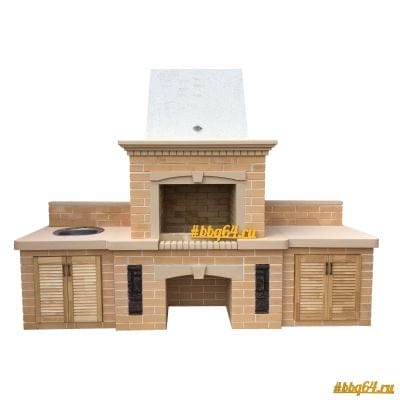

Стандартная мойка имеет размеры 38х38 см, выполнена из нержавеющей стали.
· Максимальные размеры мойки 40х80 см, это необходимо указывать перед заказом.
· Возможна установка мойки из искусственного камня различных цветов или мойки заказчика.

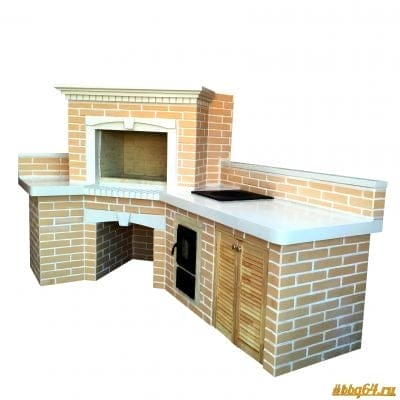

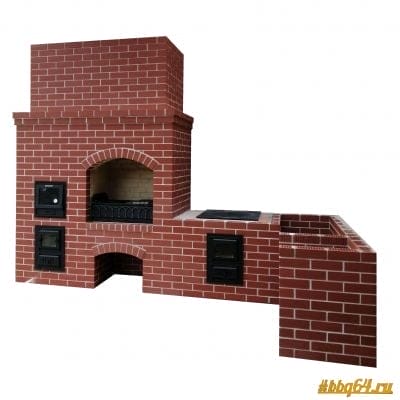

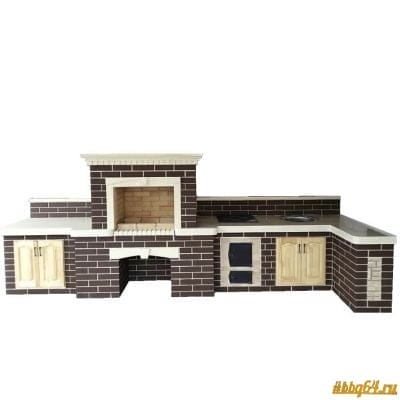

Комплекс барбекю можно выстроить в линию или разместить углом.
Общая длина печи может быть изготовлена с учетом размеров помещения заказчика.

Мангал барбекю из кирпича своими руками. Фото инструкция

В нашем руководстве мы расскажем вам как сделать уличный комплекс мангал и печь-барбекю из кирпича самостоятельно. Пошаговая инструкция с фото процесса постройки поможет вам разобраться в деталях самостоятельной кладки этого сооружения.

В итоге у вас должен получится мангал-барбекюшница как представлен на фото ниже.

С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Инструкции к постройке таких фундаментов вы найдете в нашем разделе «Фундамент«.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Мангал барбекю из кирпича своими руками. Пошаговая инструкция с фото.

Приступаем непосредственно к кладке мангала.

Рекомендуем сначала выложить первый ряд кирпичей без раствора и оценить, как вписывается ваше будущее сооружение на фундамент. Не забудьте оставлять между кирпичами зазоры в 1 см. А также проверьте диагонали, они должны совпадать.

После этого, можно начинать кладку барбекю. Лицевой кирпич кладется на цементно-песчаный раствор (соотношения цемент-песок 1:3). Для пластичности раствора добавляют известь или специальный кладочный пластификатор из ближайшего строительного магазина. Швы делают размерами 8-10 мм, для этого используют металлический прут, арматуру и т.п. В местах примыкания кирпичей без перевязки, кладка армируется перфорированной лентой, проволокой и т.д.


Делаем кладку со смещением каждого последующего ряда на полкирпича. Для распиливания кирпичей вам понадобится «болгарка» с диском по камню.

Продолжаем выкладывать мангал барбекю.


Не забывайте проверять вертикальность кладки по углам хотя бы каждые 3 ряда. А также, проверяйте совпадение длины диагоналей мангала.


После того, как вы сделаете 8 рядов кладки, придет время делать перемычки для мангала и столешницы. Выглядеть они должны так, как представлены на фото ниже.


Сделать такие перемычки можно несколькими способами.

Во-первых, можно скрепить кирпичи металлической шпилькой и раствором.


Во-вторых, можно использовать металлические уголки.

В нашем случае, мы воспользовались вторым способом. Сложили уголки друг с другом в виде перевернутой буквы Т и отпилили половину полки. Вот что получилось.


Уголок берите размером не менее 45х45 мм. Уголок меньшего размера будет прогибаться. Но и не берите слишком большой, чтобы не выступал за края кирпича.

Прорезь в кирпиче делайте с хорошим запасом, чтобы металл при нагреве не разрывал кладку.

Такая полочка не заметна глазу, надежна и красива.


Начинаем выкладывать под (низ) мангала. Для топки используем огнеупорный шамотный кирпич. Кладку делаем на готовую огнеупорную смесь из строительного супермаркета из глины и песка. Можно использовать мертель. Швы делаем как можно тоньше, примерно 3-4 мм.

Для опоры низа мангала используем уголки. Не забывайте оставлять по крайней мере 1 см зазора между торцами уголков и кирпичом. Так вы убережете кладку от растрескивания при расширении уголка.

На первый ряд низа топки кладем второй ряд перекрывая все швы первого. Это исключит прогорание швов и попадания углей на дрова в дровнице снизу. Можно, конечно, залить бетонную плиту вместо уголков и первого ряда топки. Но в нашем случае дешевле и быстрее было сделать так.

Если же вы будете заливать бетонное перекрытие, то хватит и одного ряда огнеупорного кирпича для низа топки.

Продолжаем выкладывать стенки мангала.


Кладку лицевого кирпича и топки можно делать как параллельно, так и поочередно. Можно сначала сделать стенки топки, а затем обложить ее лицевым кирпичом.

Важно! Между облицовочным и огнеупорным кирпичом оставляем зазор в 1 см. Топка и облицовка не должны соприкасаться.

Кладем следующие ряды печи барбекюшницы.


Подходим к моменту сооружения топочной арки. Делаем кружало (дуговая конструкция из дерева) и устанавливаем в портал мангала. Затем, выполняем кладку арки, подрезая кирпичи до нужных размеров. В середину верхней точки ставим кирпичный замок. Арка готова.


Обратите внимание! Арка из лицевого кирпича прикрывается изнутри перемычкой из шамотного кирпича. Она кладется на металлический уголок немного выше верха арки, чтобы не была заметна. Выглядит это так.


Арка собрана, продолжаем выводить стенки мангала барбекю.

Не забывайте проверять вертикальность кладки.


Подходим к моменту сооружения дымосборника.

Выводим верх топки и облицовки в один уровень и начинаем выкладывать дымосборник. Кладку делаем из полнотелого кирпича марки не ниже М150. Кладем на цементно-песчаный раствор. Первый ряд кладем заподлицо с внутренней стенкой топки. Остальные ряды кладем со смещением примерно на треть кирпича.

Не смещайте кирпичи больше чем на половину, иначе они будут сваливаться внутрь топки.


Кладку дымосборника выполняем до момента, когда не останется отверстие под дымоход размером 27х27 см с учетом швов. Ваш размер дымохода может отличаться от нашего. В этом случае, делайте дымосборник под размеры вашего дымохода.

Некоторые печники срезают внутренние грани кирпичей, чтобы дымосборник изнутри был гладким. Мы же различий в эксплуатации между гладкой и ребристой внутренней поверхностью дымосборника не заметили. Конечно, это справедливо только, если вы соблюдали правильные пропорции между размерами портала — дымосборника — трубы (о пропорциях читайте ниже).

Так выглядит дымосборник без подрезанных кирпичей изнутри.


Продолжаем кладку трубы. Ее размеры зависят от размера вашего портала мангала барбекю.

После окончания кладки дымохода накрываем его колпаком для защиты топки от осадков.

Мангал он же печь барбекю из кирпича своими руками мы успешно построили! Подождите пока высохнет раствор и можно делать пробный запуск.

Вопросы и советы по кладке мангала барбекю самостоятельно

Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.

Какого размера должен быть дымосборник?

Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.

Какой высоты делать трубу?

Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.

Какой диаметр дымохода должен быть?

Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.

Чем заполнять щель между топкой и облицовкой?

Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.

Нужно ли красить металлический уголок в перемычках?

Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.

Мангал (гриль) — барбекю из кирпича своими руками. Пошаговая видео инструкция.

Барбекюшница из кирпича своими руками

Загородный участок как нельзя лучше подходит для проведения семейных праздников или будничного отдыха на свежем воздухе. А если на даче еще и полакомиться аппетитным барбекю, приготовленным собственноручно, гости будут наведываться к вам намного чаще. Конечно, организовать барбекю можно и на переносном мангале, но блюдо получится куда вкуснее, если приготовить его на специальной каменной печи, которая в последнее время набирает популярность среди владельцев приусадебных участков. У вас такой пока еще нет? Что ж, это легко можно исправить. Барбекюшница из кирпича своими руками – не самая простая конструкция. Здесь придется не только обучаться азам кирпичной кладки, но и самостоятельно возводить фундамент.
Но обо всем по порядку.

Читать еще:  Красивая кладка из облицовочного кирпича для фасада украсит ваш дом

Барбекюшница из кирпича своими руками

Разработка проекта печи-барбекю

Перед тем как затеять строительство печи, не лишним будет продумать ее проект, согласно которому в дальнейшем вы станете закупать сырье и, собственно, возводить саму конструкцию.

Чертеж можно легко разработать самостоятельно, учитывая общие правила по обустройству печи такого типа и свои личные предпочтения. Здесь, помимо внешнего вида барбекюшницы, должны быть указаны все ее внутренние и наружные размеры.

Самый малогабаритный и самый простой в реализации вариант печи-барбекю для дачи – жаровня с поленницей. Такая конструкция, к тому же, получится относительно недорогой. Если же у вас имеются определенные навыки каменщика, вполне можно задуматься и о том, как построить барбекю из кирпича более сложной конструкции, включив в проект столешницу, мойку, навес и дымоход. Вариантов, конечно, очень много, но постарайтесь выбрать такой проект, который сможете воплотить в жизнь.

Что обязательно должно быть предусмотрено в проекте?

  • В плане отмечаются те места, выемки и выступы, куда будут складываться уголь, дрова, кухонная утварь.
  • Гриль должен располагаться не ниже 70 см от земли, а сама печь – на 10-15 см ниже гриля.
  • Боковые и задняя стенки барбекюшницы должны быть немного выше основной конструкции гриля, чтобы прикрыть решетку от ветра.

Уже сейчас можно подготовить кладочные чертежи порядовки барбекю из кирпича. Это в дальнейшем значительно сэкономит время и позволит не ошибиться при работе над сооружением конструкции.

Выбор места под печь-барбекю

Выбирать место под печь-барбекю нужно с учетом свободного пространства, которым вы располагаете. Не забывайте, что, помимо самой конструкции (1-3 м 2 ), потребуется еще небольшой участок возле нее.

Важно еще и соблюдать меры пожарной безопасности. Здесь учитывайте следующие параметры:

  • Достаточная удаленность от соседствующих дачных участков.
  • Достаточная удаленность от деревянных построек на собственном участке.
  • Никакой растительности в шаговой доступности.
  • Возможность подведения к барбекюшнице электричества и водоснабжения.

Сырье и инструменты для возведения печи-барбекю

Изготовление барбекюшницы потребует наличия строительных материалов и инструментов. Приблизительный список таков:

  • кирпич,
  • красная глина,
  • цемент,
  • песок,
  • щебень или гравий,
  • кладочная сетка,
  • гудрон или рубероид,
  • деревянные доски,
  • молоток,
  • уровень,
  • кельма или шпатель,
  • пила по кирпичу,
  • болгарка.

Основным материалом является, конечно, кирпич. Мы строим конструкцию, которая постоянно будет подвергаться воздействию высоких температур, поэтому здесь не обойтись без нескольких видов материала – облицовочного и огнеупорного кирпича.

Для печи-барбекю как нельзя лучше подойдет шамотный кирпич. В своем составе он содержит большое количество глины, что придает материалу стойкость к перепадам температур.

А вот количество основного материала будет зависеть от того, какая именно схема кладки барбекю из кирпича была выбрана на этапе проектирования конструкции. Исходя из стандартных габаритов кирпичного блока, количества рядов и слоев кладки, можно с большой точностью рассчитать расход сырья.

Что касается сцепляющего раствора, то для сооружения конструкции лучше приготовить 2 смеси: глиняный и цементный раствор. Первый потребуется для кладки шамотного кирпича, а второй – для наружных работ. С цементным раствором вряд ли возникнут какие-то проблемы, а вот с глиняным придется повозится. Глина заливается водой. Спустя 5 дней смесь необходимо тщательно перемешать пока не образуется однородная масса. Сюда добавляется песок и цемент.

Заливаем фундамент

Фундамент для барбекю из кирпича

Изготовление барбекю из кирпича начинается с фундамента. Он потребуется обязательно, поскольку под своим весом конструкция может со временем просесть. Оптимальный здесь вариант – ленточный фундамент.

Для его устройства в выбранном для печи месте нужно вырыть траншею на глубину 30 см. Яма затем заполняется щебнем, проливается водой и утрамбовывается. Поверх этой «подушки» укладывается армирующая сетка. Далее из деревянных досок нужно поставить опалубку и залить сюда цементный раствор.

Фундамент будет застывать несколько дней, но непосредственно кладка барбекю из кирпича осуществляется только через 20-25 дней.

Для защиты фундамента от избыточной влажности, которая может негативно сказаться на прочности конструкции, его стенки промажьте гудроном, а сверху монтируйте пару слоев рубероида.

Сооружаем поленницу

Порядовка барбекю с печью из кирпича

Пошаговая инструкция постройки барбекю из кирпича своими руками первым пунктом включает в себя устройство поленницы. При работе используются обычные облицовочные кирпичные блоки, поскольку особых тепловых нагрузок здесь не будет. Высота проема – не менее 70 см. Кладка начинается с угла. Толщина швов – 50 мм.

Для проверки правильности горизонталей и углов при работе лучше использовать уровни. Сверяйтесь с инструментом каждые 2-3 ряда.

Сверьтесь с чертежами. Какой формы проемы у вас здесь обозначены? При наличии прямоугольных проемов потребуются уголки – они будут выполнять роль перемычек. А если запланированы арочные проемы, не обойтись без специального дощатого шаблона.

Возводим топку и стены

Топка – важный элемент печи. И если порядовка барбекю из кирпича своими руками будет зависеть от конкретного чертежа, то вот материалы всегда одинаковы – облицовочный и шамотный кирпич.

Стенки печи несут больше декоративную функцию. Их выкладывают облицовочным кирпичом. Топка же сооружается в 2 ряда кирпичей (внутренний – из огнеупорного, внешний – из обычного). Так, конструкция выдержит высокие температуры. А чтобы придать ей дополнительную прочность, в местах перекрытий лучше проложить арматурные прутки.

Если по проекту печь-барбекю должна иметь еще и мойку, то в стены сразу закладываются трубы. Можно поступить куда проще – в стенках оставить небольшое отверстие, куда потом будут помещаться шланги.

Выше топочного проёма нужно дополнительно выложить 2-3 ряда кирпичных блоков, которые в дальнейшем потребуются для возведения трубы.

Выкладываем печную трубу

Чтобы избежать дополнительной работы, можно отказаться от устройства трубы. Но лишней она, определенно, не будет, поскольку станет вытягивать дым от готовки. Как сложить трубу? Здесь используется шамотный кирпич и глиняный раствор. Блоки укладываются друг на друга плашмя.

В дымоход обязательно вставьте задвижку, а по задней стенке трубы сделайте небольшой изгиб – это улучшит тягу.

Устраиваем рабочую поверхность печи

Вопрос, как сделать барбекю из кирпича, не был бы раскрыт полностью, не рассмотри мы устройство столешницы. Самый простой здесь вариант – возведение сбоку печи невысокой кирпичной стенки, где блоки укладываются тычком. Это так называемая плинтусная стена. Далее между плинтусной стеной и выступом печи укладывается лист фанеры подходящего размера. Фанеру потом можно накрыть черепицей или облицевать плиткой.

Столешница также может быть вылита из бетона – это куда практичней. Бетон потом облицовывается керамикой или влагоустойчивой древесиной.

Рекомендуем прочитать:

Завершаем работу

Итак, как сделать барбекюшницу своими руками из кирпича, мы разобрались. Осталась только декоративная отделка конструкции.

Готовая конструкция должна отстояться пару дней. Если вы разведете огонь до полного застывания раствора, кирпич растрескается и потеряет свою прочность.

Начните с обработки швов. Перед тем как цементный раствор успеет полностью застыть, проведите по швам расшивкой. Это поможет придать им округлость и более эстетический вид. Все арки и выступающие поверхности можно облицевать декоративным камнем.

Печь барбекю из кирпича

Барбекюшницы могут быть очень разными. Для одних владельцев дачных участков достаточно небольшой барбекю, для других хочется построить капитальную постройку возможно даже внутри беседки. Разберем строительство барбекю по двум разным по своей масштабности проектам.

О чем эта статья

Маленькая барбекю

Предлагаем вашему вниманию проект небольшой, отдельно стоящей барбекю, которая по желанию может быть дополнена разделочным столиком любой величины. Данный проект легко реализовать своими руками.

Чертеж-порядовка данной постройки очень прост:

Выбор места

Место должно соответствовать правилам пожарной безопасности и соблюдения общих требований по безопасности для людей и животных. Согласно им барбекюшница должна располагаться:

  • Вдали от хозяйственных построек – не ближе 5 метров ;
  • С подветренной стороны от строения или зеленых насаждений-деревьев ,
  • Рядом с детскими площадками ;
  • Отдельно от хозяйственных построек, в которых содержаться животные.

Фундамент

Для легкой кирпичной кладки устройство глубокозалегающего фундамента необязательно. Достаточно снять поверхностный плодородный слой почвы на глубину штыка лопаты.

Фундамент можно выполнить ленточным – по контуру кирпичной кладки , либо монолитным – залить полностью всю поверхность, на которой будет строиться печь. В первом случае экономятся материалы – меньше цемента, песка, щебня, арматуры. Во втором – предотвращается возможность разрушения постройки вследствие пучения почвы при промерзании зимой, учитывая неглубокое залегание основания.

На дно вырытой ямы засыпается щебень толщиной 15–20 см и хорошо трамбуется. Далее для усиления кладут стальную кладочную сетку или отрезки стальной арматуры, связанные отожженной стальной проволокой. Сверху заливают слой бетона толщиной 10–20 см.

Читать еще:  Закладные для ворот в кирпичных столбах

Для приготовления бетона используют цемент марки М -400. Классической пропорцией для приготовления раствора при заливке фундамента является соотношение: цемент М 400 – 1 часть, намывной речной песок – 1,6 части, строительный щебень фракции 5–20 мм. — 3,2 части.

Альтернативой может служить железобетонная плита, уложенная на выровненную площадку с подсыпкой высотой 100 мм из песка. Либо выставленный на столбиках (стальных или асбестоцементных трубах, залитых бетоном) контур из сварного стального швеллера.

Выбор кирпича и приготовление кладочного раствора

Для стен печи используется облицовочный керамический кирпич для придания декоративности наружным стенам барбекюшницы . Учитывая, что печь будет стоять на улице важно учесть климатические особенности местности и выбрать кирпич с подходящим показателем морозостойкости. Читайте подробней о выборе кирпича для мангалов и барбекю.

Для связывания кладки используется или готовая кладочная смесь или глиняный раствор приготовленный самостоятельно. Глину предварительно замачивают на 3–5 дней, измельчив штыковой лопатой. После замачивания лишнюю воду сливают, а глину, при помощи миксера-насадки на дрель, измельчают до однородного состояния. По консистенции раствор должен напоминать густую сметану. Для усиления раствора в него можно добавить поваренную соль в пропорции 200 граммов на ведро или цемент в пропорции 0,5 кг на ведро .

Кладка печи

Ведется точно по схеме-раскладке, на которой количество и направление кладки кирпичей изображено по рядам.

Первый ряд – пьедестал, всегда выкладывается полностью, заполняя кирпичом всю площадь будущей печи. Между основанием фундамента и первым рядом кирпичей обязательно укладывают двойной слой гидроизоляции – рубероида или бикроста . Края гидроизоляции должны выступать за периметр кладки не менее чем на 50 мм.

При укладке рядов излишки глиняного раствора удаляют деревянной палочкой-расшивкой. Попавший на кирпич раствор смывается влажной тканью или губкой. Это важно, если печь не планируется облицовывать.

Большая барбекю с трубой

Рассмотрим отличительные аспекты строительства такой печи, от уже рассмотренной.

Порядовка

Данная постройка намного сложнее, необходима подробная пошаговая схема кладки.

Выбор места и безопасность

Данный проект часто строится внутри беседки. В этом случае должны соблюдаться условия надежной теплоизоляции от стен и пола, особенно, если они выполнены из дерева.

Для теплоизоляции используют современные теплоизолирующие материалы: минеральную, стеклянную или базальтовую вату с фольгированным покрытием, которое располагается со стороны, обращенной к стенке печи. В отрытой беседке возможно также использовать материалы на основе асбеста. Однако в жилых и закрытых помещениях этого делать не рекомендуется, из-за вредного воздействия асбестовой пыли на органы дыхания.

Фундамент

Устраивая фундамент для крупных печей необходимо выкопать траншею на 15–20 см превышающую глубину промерзания почвы зимой. Дно траншеи подсыпать сначала песком, затем строительным щебнем. Утрамбовать. После этого выстелить дно и стены траншеи гидроизоляцией (во избежание утечки воды из цементного раствора). Установить опалубку и поместить внутрь неё арматуру из сварных стальных прутков или кладочной сетки. Залить бетонном .

Кладка

Для выкладки топочной камеры и внутренней поверхности трубы используют огнеупорный шамотный кирпич марки ШБ -5, ШБ-8. Для остальных частей полнотелый печной кирпич. Внешний слой можно сложить из клинкерного облицовочного кирпича.

Для устройства арочного свода, предварительно строят арку из дерева и фанеры. Кирпич на арку укладывают в один слой, в половину кирпича. Нижние края кирпичей должны тесно соприкасаться друг с другом, верхние – расходящиеся веером, расклинивают одинаковыми по толщине деревянными клиньями. После выкладки кирпича промежутки заливают глиняным раствором и прекращают кладку до полного высыхания раствора.

Слишком высокую трубу для печи-барбекю не делают. Иначе снизится тяга и сложно будет растопить печь. Обычно выкладывают 7–9 рядов.

Верх трубы обязательно закрывают колпаком из жести.

Барбекю из кирпича – возведение своими руками

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

  1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
  2. плита традиционно располагается на 10 см ниже уровня гриля;
  3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

  • шамотный и облицовочный кирпич;
  • глиняный и обычный раствор;
  • пруток из металла d-30 мм;
  • лист из стали 5 мм;
  • дверцы для топки и поддувала;
  • колосниковая решетка.

А для обустройства основания:

  • строительная смесь;
  • арматурные прутья;
  • доски для сооружения опалубки;
  • щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

  1. равномерная обработка пищи;
  2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
  3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

  • В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

    Варианты барбекюшниц

    Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

    Барбекю могут быть весьма разнообразны:

    • барбекю-камин;
    • барбекю-гриль;
    • многофункциональное сооружение;
    • барбекю с одни очагом;
    • барбекю с мангалом и казанком;

    Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

    Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

    Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

    Возведение барбекю из кирпича

    Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

    Рассмотрим пошаговый план возведения барбекю для дачи.

    Шаг 1: Обустройство фундамента

    Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

    Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

    Читать еще:  Самодельный станок для лего кирпича, чертежи, схемы

    Шаг 2: Подготовка

    Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

    Шаг 3: Возведение

    В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

    Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

    Шаг 4: Обжиг

    После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

    Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

    Шаг 5: Сушка

    После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

    Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

    Производство, продажа модульных комплексов барбекю и каминов по всей России с 1999 года

    Комплексы барбекю из кирпича

    Комплекс барбекю из кирпича

    Комплекс барбекю из кирпича – это зона для приготовления любимых блюд на дровах или углях. Данный печной комплекс можно построить с помощью кирпичной кладки. Нашей компанией разработан способ сборки такого барбекю на вашем участке за 1-3 дня по принципу «ЛЕГО». Это позволит Вам избежать длительного пребывания печников и строительного мусора.

    Видеообзоры

    Наши работы

    Барбекю из кирпича

    Стационарный комплекс барбекю из кирпича вы можете разместить не только на природе под навесом, но и в помещении застекленной(закрытой) беседке, на веранде бани, на террасе или на летней кухне. Такую возможность дает сэндвич дымоход, которым можно легко пройти кровлю и загерметизировать её в месте выхода дымовой трубы. Барбекю нашего производства поможет Вам сделать красивую зону отдыха вашего загородного или частного дома для приготовления шашлыка, гриля и прочих любимых блюд.

    Барбекю комплекс из кирпича нашего производства обладает уникальным дизайном. Это достигается за счет декоративных балок, снятых фасок с кирпича, затиркой швов, герметизацией топок с возможностью их расширения, столешниц из бетона с разнообразным покрытием из мрамора, из камня, покраской и т.д., а также приятных аксессуаров на Ваш выбор. Любой комплекс барбекю из кирпича может включать в себя: мангал, печь под казан, коптильню или духовку, русскую или помпейскую печь, тандыр и столешницы разных форм и назначений (прямая или угловая, с мойкой или шкафчиками).

    Мангал из кирпича

    Мангал – это самый популярный элемент печного комплекса барбекю из кирпича, потому что служит для приготовления шашлыка и множества других вкусных блюд. Исполнение бывает как угловое, так и прямое. Кладка топки обычно осуществляется из огнеупорного(шамотного) кирпича, основание из красного кирпича, а сам он может быть из керамического, печного, состаренного, красного, облицовочного и других видов кирпича. Мангал может быть уличного исполнения для дачи или загородного дома, в садовой беседке и даже внутри помещения. Для строительства мангала нужно в первую очередь понимать его устройство, составить схемы порядовок и определиться с фундаментом. Если вы хотите красивый мангал с уникальным дизайном, то мы готовы взяться за работу «под ключ» и, поверьте, цена Вас приятно удивит.

    Духовка или коптильня

    Духовой шкаф или коптильня — выбор за Вами. В одном комплексе барбекю из кирпича могут сочетаться оба элемента. Коптильни бывают холодного или горячего копчения. Их отличия в температуре, времени и устройстве. Сам процесс копчения протекает за счёт дыма от щипы, делая насыщенный вкус и аромат ваших блюд. Вы можете купить такую печь и коптить рыбу, мясо, сало и множество других продуктов.

    Помпейская печь

    Помпейская печь – это хорошее решение для приготовления пиццы, хлеба, лепёшек и множества других блюд на дровах. Особенностью данной печи является её округлая форма с дымовой трубой у входа. Такая схема дает наименьшие теплопотери и максимальный жар для приготовления блюд. Кирпичная кладка выполняется в 2 слоя, между которыми необходимо сделать хорошую теплоизоляцию с целью повышения КПД печи. Важно учитывать пропорции при расчете конструкции, при которых высота должна составлять половину диаметра топки. Для строительства помпейской печи необходимо мощное основание из-за приличной массы, поэтому, когда решитесь заказать её, нужно проконсультироваться со специалистом.

    Русская печь

    Русская печь используется для приготовления пищи и благодаря её большим размерам может хорошо протапливать помещение. Если вы хотите получить вкуснейший хлеб, то конструкция и устройство печи помогут Вам порадовать себя и близких ароматным приготовлением.

    Тандыр

    Тандыр – это многофункциональный восточный печной элемент комплекса барбекю в виде кувшина. С помощью тандыра вы можете приготовить настоящие узбекские лепешки, самсу, хлеб, курицу, мясо, шашлык и многое другое. Такая печь равномерно пропечет ваше блюдо со всех сторон и не даст ему подгореть. Вы можете купить керамический тандыр или заказать его кладку из кирпича.

    Фундамент для комплекса барбекю из кирпича

    Не стоит забывать, что строительство любой печи начинается с фундамента. Его глубина должна определять исходя из массы готового комплекса барбекю, состава грунта, климатических (температурных) условий и места расположения барбекю (на улице, под навесом или в закрытом помещении). По своду норм и правил (СНиП) рекомендуется делать фундамент до глубины промерзания, т.к. грунт весной может давать неравномерную усадку, что может привести к трещинам Вашего комплекса. Однако исходя из опыта, достаточно бетонной плиты в 40-80см (в зависимости от плотности грунта) с двойным армированием.

    Барбекю из кирпича – схемы, чертежи и фотографии

    Итак, вы хотите сделать у себя на участке барбекю из кирпича. Чертежи и фотографии этого устройства помогут вам выбрать себе исполнителя работ, поскольку вы будете представлять, что вам именно нужно.

    И уж точно они вам помогут, если решили сделать своими руками барбекю из кирпича. Чертежи и фотографии в этом случае вам просто необходимы. Только они дадут вам возможность видеть конечный результат своих действий.

    Какой выбрать барбекю из кирпича

    Что же, вы решили, что в вашей зоне отдыха на участке рядом с домом должен стоять кирпичный барбекю. Чтобы выбрать мастера, который сложит вам это сооружение, вы должны заранее представлять тот вариант, который будет стоять именно у вас.

    Ведь при заказе вам нужно показать мастеру хотя бы эскиз / набросок, чтобы он мог представлять себе объем работ. И соответственно смог назначить вам цену.

    А для этого как раз и нужны фото и схемы, которые здесь вы сможете использовать.

    Как сделать барбекю из кирпича своими руками

    Некоторые барбекю из кирпича, чертежи и фотографии которых представлены на этой странице, сделаны собственноручно их владельцами. В общем-то, все эти устройства для жарки мяса и рыбы могли бы быть сделаны именно их владельцами.

    Ведь выкладывать печь / мангал такого типа довольно просто. Достаточно посмотреть порядовки барбекю для самых простых вариантов, и вы поймете о чем я говорю.

    Самые простые варианты выкладываются в полкирпича и имеют простую геометрию. А значит даже новичок, никогда не державший в руках мастерка или шпателя сможет выложить такой барбекю из кирпича.

    Порядок кладки барбекю

    Чтобы выложить нормальную печь для жарки мяса на открытом воздухе, вам нужно смотреть порядовки и просто следовать по шагам вот этой инструкции:

    1. Заливаем фундамент под будущую печь. Достаточно толщины в 10-12 см и использования арматурной сетки. Толщина зависит, конечно же, от размера барбекю.
    2. Выкладываем последовательно, согласно порядовок, ряды кирпича. Кирпич лучше всего подойдет рядовой полнотелый.
    3. Монтируем рабочую поверхность. Подбирать для садового барбекю лучше чугунный вариант, особенно если барбекю стоит под крышей.
    4. Далее выкладываем кирпичный дымоход либо используем металлический вариант дымовой трубы.

    После затвердевания раствора следует сделать две предварительных протопки. После этого можно использовать эту замечательную печь на открытом воздухе по назначению.

    Барбекю из кирпича – фото галерея

    А вот вам несколько фотографий, как можно оформить кирпичный барбекю во дворе собственного дома.

  • Ссылка на основную публикацию
    ВсеИнструменты
    Adblock
    detector
    ×
    ×
