Переход с кирпичного дымохода на сэндвич

Безопасный отвод продуктов горения обеспечивается качественной работой дымохода. Наиболее распространенное решение – использование сэндвич-труб, которые идеально подходят для работы при очень высоких температурах. Если имеется уже готовая печь или необходимо сделать облегченную конструкцию, при установке таких систем могут возникать вопросы по реализации правильного перехода с кирпичной трубы на сэндвич.

Самая большая сложность – место стыковки, где могут образовываться просветы, а как следствие вихри и ухудшается тяга.

Как установить сэндвич трубу на кирпичную печь?

Для обеспечения безопасного и качественного перехода можно использовать специальные переходники. При выборе которых, нужно выдерживать соответствие их диаметра (обычно от 10 до 50 см) с поперечным сечением дымоотвода, которое чаще всего равно 13-26 см.

Сегодня ассортимент таких решений представлен:

  • Одноконтурными переходниками. Используются для перехода на конструкцию, состоящую из двух контуров.
  • Квадратными переходами, которые устанавливаются на трубу из кирпича, а другой стороной с помощью патрубок крепятся к сэндвич-трубе. На конец квадрата одевается фланец.

К преимуществам такого способа крепления относятся:

  • Улучшение тяги;
  • Герметичность перехода;
  • Подвижность;
  • Устойчивость к перегревам.

Если нет возможности купить готовые устройства, можно выполнить качественный переход с кирпичного дымохода на сэндвич своими руками, хотя это потребует больше сил и времени.

Торговый дом «Элитс» предлагает монтировать систему согласно следующей инструкции:

  • В основании печи выпилите круглое отверстие, глубиной в половину кирпича. Его диаметр должен быть немного больше внутренней части трубы-сэндвич.
  • В выпиленное отверстие помещаются железные трубы, на кирпичной печи заполняются просветы специальным герметиком.
  • Место опоры внешней части также нужно обработать специальной печной смесью.
  • Далее составляющие трубы нужно зафиксировать между собой и с зазором вставить друг в друга.
  • В месте прохода трубы через кровельные материалы, делается крепление системы с помощью саморезов из нержавейки.
  • Важно обеспечить только отвесную полную фиксацию.

Несмотря на то, какой способ установки сэндвич трубы на кирпичную трубу вы выбрали, наши специалисты помогут выбрать и приобрести только качественные и сертифицированные материалы для эффективной работы системы.

Как сделать переход с кирпичной трубы на сэндвич?

Чтобы обеспечить надежный вывод продуктов сгорания за пределы дома, нужен качественный дымоход. Для его монтажа используется специальная сэндвич труба, которая обладает целым рядом эффективных характеристик, разрешающих ее эксплуатацию при высоких температурах.

Дымоход из сэндвич трубы

Для ее установки используют различные способы, обеспечивающие безопасный переход от кирпичной трубы печки или камина к металлической сэндвич трубе. Можно воспользоваться промышленными переходниками или обустроить дымоход своими руками.

Преимущества и недостатки сэндвич трубы для дымохода

Частные застройщики выделяют такие преимущества нержавеющих сэндвич труб для вывода продуктов горения:

  • возможность легко и оперативно установить дымоход, без привлечения печных специалистов;
  • малогабаритность;
  • универсальность применения (изделие может выводиться сквозь крышу или стены);
  • наличие нескольких слоев, что препятствует образованию конденсата и нарастанию сажи;
  • устойчивость к агрессивным средам и экстремальным условиям (химическим компонентам, высокой температуры и прочее);
  • устойчивость к возможным пожарам;
  • возможность монтажа, несмотря на стропильную систему.

Добиться широкого перечня преимуществ удалось, благодаря специальной конструкции трубы. Она состоит из:

  • внутреннего плаща из нержавеющей стали с устойчивостью к коррозийным процессам;
  • наружного кожуха;
  • термоизоляционной прокладки из базальта.

Недостатки несущественные, такие, что присущи всем отводным системам:

  • высокая стоимость конструкции;
  • срок эксплуатации до 15 лет (но стоит учитывать, что тем толще слой нержавейки, тем дольше прослужит изделие);
  • риск снижения герметичности системы.

Насадка для перехода с кирпичной трубы дымохода на сэндвич

Сэндвич трубы могут использоваться в домах из любого строительного материала, но чаще всего возникает необходимость обустроить переход между трубой из кирпичной кладки и сэндвичем.

Как выполнить переход со специальным переходником?

Существует как минимум два способа, чтобы выполнить переход с кирпичной трубы на сэндвич. Первый из них связан с наличием специальных переходников. Их главное назначение – обеспечить дымоход герметичностью в месте стыка.

Существует два основных типа переходников:

  • квадратные насадки. Они накладываются на кирпичную трубу с одной стороны, а с другой стороны – соединяются через специальный патрубок;
  • переходник одноконтурный, который служит для обеспечения перехода на двухконтурную конструкцию. Его широкая площадка крепится на кирпичный проем, а одноконтурный элемент идет вниз.

При таком монтаже могут образоваться зазоры. Их необходимо обязательно закрыть, чтобы дымоход был герметичным. Для этого применяются составы на негорючей основе.

Переходники, монтируемые на дымоход, служат для соединения элементов разного размера и структуры.

Они характеризуются следующими показателями:

  • не создают препятствий на пути отвода продуктов горения, это способствует хорошей тяге дымохода;
  • обладают оптимальной геометрией для обеспечения герметичного перехода от кирпичной кладки к сэндвич трубе;
  • некоторые модели могут прокручиваться на 45˚;
  • способны выдерживать кратковременные перегревы без ущерба для целостности конструкции.

Диаметр переходников варьируется от 100 до 500 мм. При выборе переходника между кирпичной и сэндвич трубой, необходимо ориентироваться на их сечение. Например, дымоход имеет стандартное сечение 130х260 мм.

Как выполнить переход без промышленного переходника?

Обеспечить безопасный переход можно и без специального переходника, однако, это может занять больше времени. Обустраивается дымоход следующим образом:

  1. Вылить в кирпичной трубе круглое отверстие. Нужно следить, чтобы его диаметр немного превышал диаметр внутреннего плаща сэндвич трубы.
  2. В получившееся отверстие вставляется внутренняя часть конструкции. Зазоры, которые образовались на стыках, лучше замазать печным раствором или негорючим герметиком.
  3. Внешний кожух должен опираться на кирпичную кладку. Место стыка также нужно герметизировать.
  4. Выполнить монтаж дымоходной системы по всей длине, вставляя ее элементы один в другой.
  5. Закрепить сэндвич трубу при помощи обрезов и саморезов в местах, где она проходит сквозь крышу. Фиксация конструкции должна проводиться с ориентацией на отвес.

Переходники позволяют уменьшить трудоемкость процесса и сделать место перехода более надежным.

Какой бы способ монтажа не был выбран, чтобы обеспечить дымоход хорошей тягой и безопасностью, нужно использовать герметик.

Как выполнить переход с помощью стальной площадки с патрубком

Этот способ соединил в себе преимущества двух предыдущих методов, так как позволяет обустроить дымоход без специального переходника, и избавиться от трудоемкой заливки кирпичного проема.

Место перехода на сэндвич трубу

Монтаж включает в себя такие этапы:

  1. Вырезать площадку из металлической пластины, чтобы ее размер совпадал с размером кирпичной части. Лучше, чтобы пластина не выходила за ее края.
  2. Наметить места, в которых будет крепиться площадка к кирпичному проему. Нужно следить, чтобы крепежи не располагались на швах или на краях кирпича.
  3. В намеченных местах листа нужно сделать отверстия под саморезы, а в кирпичной кладке – отверстия под дюбеля.
  4. Вставить дюбеля в проделанные отверстия.
  5. Нанести огнеупорный, силиконовый герметик на поверхность кирпичной кладки.
  6. Установить площадку из металла на слой герметика.
  7. Равномерно стянуть ее с поверхностью кирпича при помощи саморезов.
  8. После высыхания герметика приступить к монтажу воздухоотводной системы из сэндвич трубы.

После установки самодельного переходника с патрубком, монтаж системы выполняется быстро, так как трубы хорошо стыкуются между собой через отверстия со суженным и расширенным концом.

Как сделать переход с кирпичной трубы на сэндвич? (видео)

Зачем использовать герметик?

Обеспечение герметичности конструкции означает, что в месте перехода не должно быть зазоров и щелей. С целью их устранения применяются специальные герметики для каминов и дымоходов. Они обладают огнеупорностью и не теряют своих свойств при повышенных температурах.

Герметик может применяться для ремонта, рассчитанного на длительный срок службы, заполнения стыков, трещин, а также щелей, которые образовываются о время монтажа или период эксплуатации.

Качественный герметик отличается такими характеристиками:

  • обеспечивает оптимальную адгезию между кирпичом и сэндвич металлом, то есть с его помощью происходит равномерное сцепление поверхностей с разной структурой;
  • обладает повышенной устойчивостью к максимальным температурам (до 1200˚С), а также влаго- и морозостойкостью;
  • не крошится после того, как принимает твердую структуру;
  • не содержит в своем составе асбеста.
Читать еще:  Как заменить кирпичную трубу на сэндвич-трубу

Дымоход нужно обезопасить от плавких элементов, поэтому лучше использовать герметик на силиконовой основе.

Комплектующие для дымоходов

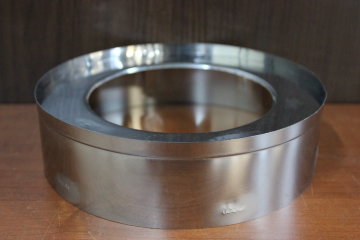

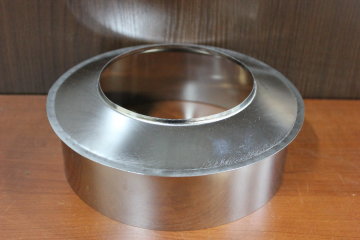

Заглушка верхняя

Ø115/215Ø150/250Ø200/300
381446547

Полный прайс-лист можно посмотреть здесь.

Заглушка нижняя

Ø115/215Ø150/250Ø200/300
381446547

Полный прайс-лист можно посмотреть здесь.

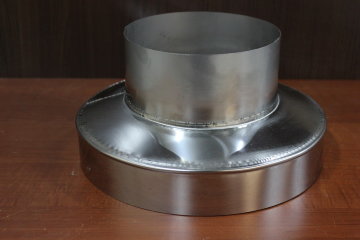

Заглушка опорная

Ø115/215Ø150/250Ø200/300
595725903

Цена указана для опорной заглушки с патрубком из AISI 304 толщиной 0.5 мм

Полный прайс-лист можно посмотреть здесь.

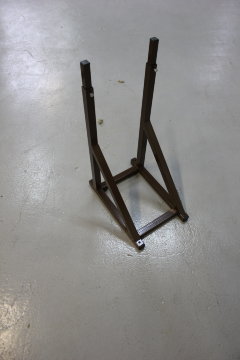

Консоль универсальная

Полный прайс-лист можно посмотреть здесь.

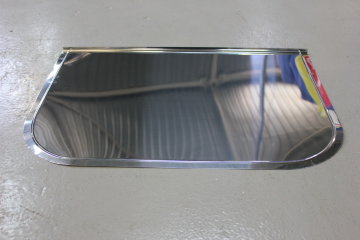

Лист притопочный

Цену уточняйте по телефону.

Полный прайс-лист можно посмотреть здесь.

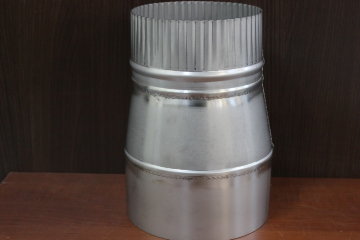

Переход

Ø115-120Ø115-150Ø150-170
8289301143

Цены указаны для переходов из стали AISI 304 (0.8)

Полный прайс-лист можно посмотреть здесь.

Термозащита с изоляцией 20

Цену уточняйте по телефону.

Полный прайс-лист можно посмотреть здесь.

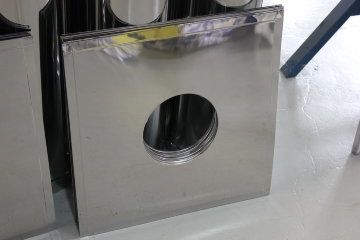

Фланец декоративный

Ø500х500Ø600х600
558848

Цена указана для фланца из стали AISI 430

Полный прайс-лист можно посмотреть здесь.

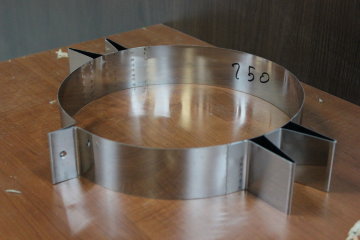

Хомут силовой

Ø215Ø250Ø300
267323377

Цена указана для хомута из стали AISI 430.

Полный прайс-лист можно посмотреть здесь.

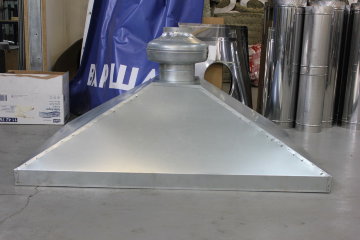

Промышленные вытяжки

Цену уточняйте по телефону

Полный прайс-лист можно посмотреть здесь.

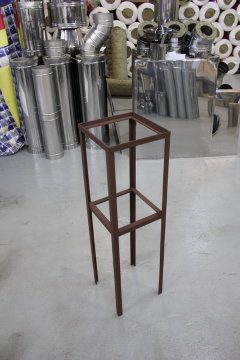

Опора под тройник

Цену уточняйте по телефону

Полный прайс-лист можно посмотреть здесь.

Вытяжка для барбекю

Цену уточняйте по телефону

Полный прайс-лист можно посмотреть здесь.

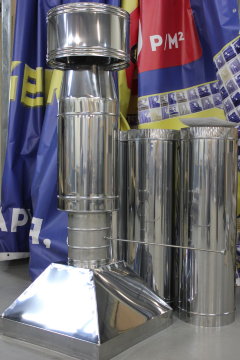

Переход с кирпичной трубы на сендвич

Цену уточняйте по телефону

Полный прайс-лист можно посмотреть здесь.

Переход с кирпичной трубы на сэндвич

Такое изделие используется для стыковки кирпичного канала и сэндвич трубы.
Наиболее частый вариант использования — на первом этаже кирпичная труба, выше — труба из нержавеющей стали.

Переход изготавливается по индивидуальным параметрам из нержавеющей стали толщиной 0,5 мм, 0,8 мм или 1 мм. Теплоизоляция 30 мм, 50 мм или 100 мм.

При переходе важно сохранить рабочую площадь сечения дымового канала. Т.е. площадь сечения дымового канала кирпичной трубы должна быть не меньше площади внутреннего контура сэндвич трубы.

Переход устанавливается на кирпичную кладку, как правило, держится под собственным весом. До установки место стыка густо промазывается высокотемпературным герметиком. Дополнительно переход можно закрепить саморезами, но в этом случае необходимо учитывать риск повреждения кирпича при сверлении и установке дюбелей.

Дополнительно рекомендуем гильзовать кирпичный канал — это защитит его от разрушения. И установить безопасные сэндвич трубы.

Как купить переход с кирпича на сэндвич?

Снимите внутренние размеры дымового канала, а также наружные размеры кладки кирпичной трубы. Позвоните нам и мы рассчитаем для вас переход оптимального размера и сечения. Если цена вас устроит, мы его изготовим.

Как правильно выполнить переход с кирпичной дымоходной трубы на сэндвич?

Удобный способ ремонта старого кирпичного дымоотводящего канала – замена выводящей трубы из помещения на современный металлический сэндвич. Важно правильно выполнить переход с кирпичной трубы на сэндвич, соблюдая все правила пожарной безопасности.

Преимущества сэндвич-трубы для дымохода

Переход с кирпичной трубы на сэндвич является более привлекательным вариантом при ремонте, чем выкладывание нового кирпичного канала.

Сэндвич-труба из нержавейки обладает рядом преимуществ перед кирпичным дымоотводом:

  • Круглая металлическая труба быстро и равномерно прогревается, обеспечивая эффективную тягу с момента поджигания печи. О кирпичном дымоотводе такого сказать нельзя. Он прогревается медленнее.
  • Сэндвич из нержавейки не зарастает сажей. В отличие от кирпичной трубы, сэндвич-дымоход не требует ежегодной чистки. Внутренняя поверхность нержавеющей трубы настолько гладкая, что на ней не задерживаются частицы сажи.
  • Круглое сечение сэндвич-трубы является идеальным для беспрепятственного вывода дыма. В такой трубе не образуются дымовые завихрения по углам, как это бывает в кирпичном канале.
  • Надежное утепление внутренней части сэндвича предотвращает образование конденсата. При редкой топке (например, в межсезонье) кирпич конденсирует влагу, требуется некоторое время для его просушки. В это время, особенно при ветреной погоде, часть дыма попадает в помещение.
  • Металлический сэндвич легко установить в любом месте. Его можно вывести не только через крышу, но и через стену дома. Это расширяет возможности для установки печи в нетрадиционной локации.
  • Установка сэндвич-трубы без особых потерь возможна в жилом доме, без выселения жильцов, в любое время года (при необходимости).
  • Монтаж прохода через чердак и кровлю облегчается наличием готовых деталей для короба и внешней гидроизоляции трубы.
  • Дымоотвод из нержавейки легко собрать самостоятельно, без привлечения квалифицированного печника.

К недостаткам сэндвич-трубы можно было бы отнести ее высокую стоимость. Однако это компенсируется простотой монтажа и возможностью сэкономить на привлеченных специалистах.

Обратите внимание! Для дымохода печей, которые топят дровами или углем, требуется качественная нержавейка не менее 1 мм толщиной. Жаростойкость до 1000 градусов.

Добросовестные производители маркируют товар соответствующим образом. Перед покупкой деталей для перехода с кирпичной трубы на сэндвич стоит тщательно изучить сопровождающую документацию.

Переход на сэндвич-трубу – предварительные работы

Замену кирпичной трубы на сэндвич осуществляют на участке вывода дымохода на чердак.

Предварительно следует провести подготовительные работы:

  • Разобрать часть кирпичного дымохода, которую планируется заменить сэндвич-трубой.
  • Если по чердаку шел боров, который есть в большинстве домов старой постройки, то его следует разобрать также. При этом новое место вывода трубы на крышу сместится.
  • Заделать старый проем в кровле.
  • Оценить новое место вывода трубы и спроектировать будущий дымоотвод. Подсчитать его высоту и необходимые для сборки детали.
  • Приобрести сэндвич-трубу, переходные элементы, изолирующие детали для проводки через кровлю.

Обратите внимание! При демонтаже кирпичного канала особое внимание следует уделить соблюдению техники безопасности.

Место сброса строительного мусора следует оградить защитной лентой. Если внешнюю часть планируется сбросить целиком, то следует рассчитать траекторию падения. Массивная кирпичная конструкция способна нанести весомый урон кровле или расположенным ниже строениям, предметам, насаждениям.

Кирпичный дымоход (та часть, которую следует разобрать) состоит из фундамента или борова, ствола (часть трубы до кровли), жестяного короба проводки на кровлю, внешней части.

Надсадную часть (участок кирпичной трубы с заслонкой, расположенный до проводки через потолок) разбирать обычно не требуется.

Для перехода на сэндвич-трубу кирпичную кладку делают из огнеупорного (шамотного) кирпича таким образом, чтобы канал постепенно сужался до диаметра нового дымоотвода. Внутреннюю часть кирпичного канала следует тщательно отштукатурить, чтобы минимизировать осаждение сажи.

При установке газового оборудования для отопления или нагрева воды кирпичный дымоход нуждается в гильзовке, т.е монтаже вовнутрь кирпичного канала металлической трубы из нержавейки. Этот прием помогает повысить надежность дымоотвода, минимизировать риск забивания канала сажей, улучшить тягу.

Как правильно собрать дымоход?

Правила противопожарной безопасности при монтаже дымохода предписывают соблюдение определенных норм. Для проводки сэндвич-трубы через деревянные конструкции требуется качественная теплоизоляция металлических частей от деревянных (или любых других горючих).

В случае с готовой металлической трубой есть возможность приобрести готовые конструкции, которые изолируют кровлю от воздействия тепла (проходной узел) и атмосферных осадков (косая накладка и защитный гофро-фланец).

Читать еще:  Как выбрать щетку (ерш) для чистки дымохода

Правила сборки сэндвич части дымохода:

  • Сборка конструкции осуществляется снизу вверх.
  • Металлические части вставляют одна в другую по принципу раструбных соединений. Места соединения герметизируют специальным негорючим составом и укрепляют хомутами (специальными зажимами).
  • На участке проводки трубы через перекрытия не должно быть стыков. Это основополагающее противопожарное правили при сборке конструкции дымоотвода.
  • Если кровля выполнена их горючего материала, необходимо установить на оголовок трубы искрогаситель. В любом случае необходим защитный колпак.
  • Для закрепления высокой конструкции использую натяжные тросы.

Общие правила монтажа перехода:

  • Металлическая часть трубы может быть частично утоплена в кирпичную часть по принципу гильзовки.
  • Недопустимо уменьшение внутренней части канала или установка механических преград (выступов, арматуры) для прохождения продуктов горения.
  • Для обеспечения герметичности используют черный печной герметик с устойчивостью до 1500 градусов. Если трубу разбирать не предполагается, то герметиком проходят внутреннюю часть трубы. Если конструкция будет (в перспективе) нуждаться в разборке, то герметизируют только наружный шов. Позже, при разборке, герметик снимают механическим воздействием (разбивают).
  • Для перехода с квадратной формы на круглое сечение обязательно нужна опорная платформа (квадратная) и патрубок (цилиндр). Лучше, если это цельная конструкция.

Существует несколько вариантов перехода с кирпичного дымохода на сэндвич-трубу. Каждый из них обладает своими преимуществами.

Варианты выполнения соединения кирпичного дымохода с сэндвич-трубой

Соединение кирпичного дымохода с сэндвич-каналом согласно правилам пожарной безопасности должно быть герметичным и хорошо изолированным. Этот переход можно смонтировать, используя несколько разных приспособлений.

С переходником

Монтаж перехода с кирпичной трубы на железную, проще всего осуществить при помощи готового металлического переходника. Нижняя часть его квадратная, соответствует стандартным размерам кирпичного канала. Верхняя – круглая, по диаметру сэндвича. Готовый переходник уже заполнен надежным теплоизолятором и соответствует всем правилам и требованиям пожарной безопасности.

Квадратную часть устанавливают на кирпичный отрезок так, чтобы кладка оказалась внутри короба. Оставшиеся зазоры заполняют строительным материалом для кладки

Сэндвич-трубу монтируют сверху, также вставляя ее внутрь переходника. Зазор изолируют герметиком и дополнительно укрепляют стягивающим зажимом.

Без переходника

Переход без использования готового переходника осуществляют установкой металлической платформы на кирпичную часть дымохода. Размеры платформы точно по внешнему краю сечения кирпичного канала.

В центре металлической платформы вырезают отверстие равное внешнему диаметру сэндвич-трубы, в которое ее и вставляют.

Платформу жестко следует закрепить наверху кирпичной кладки. Для этого в металле готовят отверстия под саморезы. В кирпиче, симметрично, штробят отверстия под дюбеля. Перед закреплением платформу промазывают печным герметиком и укладывают на кирпич. Закрепляют саморезами.

Как грамотно и своими руками сделать переход с кирпичной трубы на сэндвич?

Здравствуйте, уважаемый читатель! Сегодня мы рассмотрим такую актуальную для обладателей каминов и печей тему, как переход с кирпичной трубы на сэндвич. Из статьи вы узнаете, в каких случаях необходимо подобное соединение, его преимущества и недостатки, какой способ перехода лучше, как самому выполнить подключение стальной трубы к кирпичному каналу.

Когда необходимо подобное соединение

Сэндвич дымоходы становятся все более популярными, ими всё чаще заменяют печные трубы из кирпича, пришедшие в негодность.

Установка этих более современных и легких конструкций обходится менее накладно и хлопотно.

Преимущества и недостатки такого соединения

Переход на нержавеющие сэндвич трубы дает следующие преимущества:

  • более простой и быстрый монтаж нового дымоотвода;
  • можно произвести установку своими руками;
  • менее затратно;
  • конструкция легче по весу, меньше по габаритам;
  • сажа и другие продукты сгорания не скапливаются на гладких стенках;
  • устройство можно вывести как через крышу, так и через стену;
  • наличие утеплительного слоя, что в определенной степени уменьшает количество конденсата;
  • возможность монтажа через стропильную систему.

Недостатки у сэндвич-дымоходов такие же, как и у всех модульных дымоудаляющих устройств:

  • со временем некоторые потери герметичности в местах соединений;
  • значительная цена комплекта и его установки;
  • ограничения по срокам эксплуатации (15-30 лет).

Выполнить работу самому или вызвать мастера

Сборка и установка сэндвич-дымопровода посильна практически каждому мужчине средних лет, с учетом необходимости работы на кровле. Однако надо иметь в виду, что ошибка в проектировании, выборе комплекта, монтаже конструкции может привести к неустойчивой работе печи или камина, появлению в доме угарных газов. Как следствие, для устранения отрицательных последствий необходимы будут дополнительные денежные затраты, потеря времени и нервов.

Чтобы их сэкономить, может быть лучше пригласить профессионалов, имеющих опыт установки этого типа дымоходов.

Примерная стоимость работы

Стоимость монтажных работ по установке сэндвича зависит от:

  • длины сборочного канала;
  • высоты дома;
  • типа кровельного покрытия;
  • конфигурации крыши.

Так плата за стандартный монтаж дымохода для частного дома с высотой конька крыши до 6 м составит от 26 тысяч рублей. Как правило цена уточняется мастером непосредственно на месте.

Часто цена монтажа устанавливается за погонный метр, в среднем от 1700 рублей за погонный метр.

Способы соединения

Существуют два способа подсоединения сэндвича к кирпичному каналу.

  1. Установка дымовой двойной трубы в старый канал через специальный переходник.
  2. Посадка трубы непосредственно в кирпичный дымоход через отверстие, выпиленное под размер двойной конструкции.

Какой способ лучше

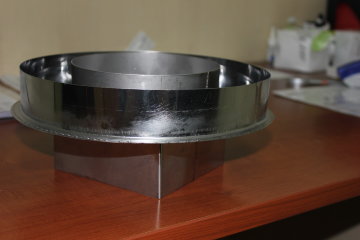

Наиболее универсальный переходник выполняется в виде металлической монтажной площадки, с двумя патрубками посередине: один – сверху, другой – снизу. Площадка укладывается на старый кирпичный канал, в патрубки вставляются трубы сэндвича. При стыковке, как правило, образуются зазоры, для заделки которых используется герметик. Простой переходник подобного типа можно заказать у профессиональных жестянщиков. На данном фото изображен вышеописанный переходник.

При втором способе в приготовленное отверстие помещается внутренняя труба двойной конструкции, зазоры закрываются печным раствором. Внешнюю трубу, опирающуюся на кирпичи, обмазывают в местах соединения тем же раствором.

В любом случае главным требованием выступает обеспечение герметичности конструкции. Поэтому в качестве герметического состава применяют только специальный огнеупорный герметик для дымоходов.

Безусловно, применение переходников снижает трудозатраты на установку дымохода и делает соединения более надежными и долговечными.

Госты и нормативы

Присоединение сэндвича к кирпичной трубе должно выполняться в соответствии с общими правилами и нормами, установленными для монтажа и эксплуатации дымоходов.

Общая высота кирпичного и сэндвич-дымохода от камина или печи до оголовка должна быть не менее 5 м, что обеспечивает нужную тягу.

Сборочные соединения сегментов двойного устройства, сам переход, монтируют так, чтобы они не совпадали с потолочными и стропильными перекрытиями.

Внутренняя труба должна изготовляться из нержавеющей стали, отвечающей требованиям ГОСТа.

Оголовок сэндвича размещают выше конька крыши на 50 см и на расстоянии 150 см от него.

Необходимо знать, что дерево способно воспламеняться при постоянном нагреве в 170°С. В связи с этим соблюдение норм противопожарной безопасности приобретает особую важность. В проходах через потолочное перекрытие и кровлю проводят разделку – укладку термоизоляционного слоя. Расстояние от внутренней трубы до края перекрытия в проходе должно быть не менее 38 см.

Стандарты диаметров

Переходники выпускаются со стандартным размерным рядом, начиная от 100 мм и заканчивая сечением в 500 мм, что дает возможность подобрать деталь под любое сечение кирпичной трубы и диаметр сэндвича.

Диаметр сэндвич трубы подбирается по мощности печного оборудования. Его размеры указываются в техпаспорте: например, 150/210. Это размеры внутреннего и внешнего сечений соответственно.

Пошаговая техника соединения своими руками

Видео: установка переходника и проход потолка:

Рассмотрим, как поставить правильно вертикальную трубу-сэндвич на старый кирпичный канал.

  1. Производят демонтаж непригодной к эксплуатации части кирпичного дымохода.
  2. Готовят переходник к установке: разгибают загибы, внизу срезают внешний обод.
  3. Вставляют нижним патрубком монтажную площадку в канал старого дымохода на печной раствор, крепят по углам дюбелями к кирпичам.
  4. Затем устанавливают в верхний патрубок первый сегмент и в дальнейшем всю трубу в сборке.
Читать еще:  Выбор кирпича для дымохода

Необходимые инструменты и материалы

  • Для демонтажа понадобятся перфоратор, зубило, тяжелый молоток.
  • Для выпиливания отверстия в кладке – дисковая пила.
  • Для установки и крепежа – печной раствор, мастерок, герметик, отвертка, саморезы.

Ход работ

Зачастую часть старого кирпичного канала, находящаяся в доме, сохраняет хорошее состояние. Поэтому демонтируется вывод на чердаке и крыше.

В таком случае демонтаж начинают, не доходя до потолочного перекрытия 20 см, готовят ровную поверхность для переходника.

Зазоры между насадкой и кирпичом заделывают жаростойким герметиком.

В местах прохода через чердак и крышу делают огнеупорную площадку.

Сборочные соединения сэндвича, если это предусмотрено инструкцией производителя, дополнительно закрепляют хомутами.

На крыше трубу фиксируют с помощью специального кровельного элемента, уплотняют силиконовой насадкой, производят внешнее оформление дымоотвода.

Особенности монтажа

Если кирпичную кладку приходится разбирать вблизи от кирпичной печи, то первым звеном переходного дымохода лучше сделать толстостенную одинарную стальную трубу из нержавейки. Данный участок, особенно в печах для бани, характерен высокой температурой в пиковые нагрузки. Труба с утеплителем будет перегреваться и быстро прогореть.

Для защиты дымохода от ветра и дождя, улучшения тяги и отвода дыма, сверху трубы надевают дефлектор, закрепляя его оцинкованными саморезами.

Частые проблемы и ошибки при соединении

Отсутствие должной термоизоляции в проходах на чердаке и крыше. Это чревато пожарной опасностью.

При переходе с прямоугольной кладки на круглое сечение нельзя допускать уменьшения диаметра канала, что может привести к уменьшению тяги или возникновению обратной силы.

Горизонтальные или наклонные участки дымовой трубы должны иметь сечение таких же размеров, как и вертикальная часть.

Советы специалистов

В конструкции необходимо предусмотреть тройники, заглушки, для сбора конденсата, проверки дымопровода.

Если кровля изготовлена из горючих материалов, обязательна установка искрогасителя с мелкой сеткой.

Когда оголовок возвышается над крышей более, чем 1,5 метра, дымоход дополнительно закрепляют растяжками.

Как выполнить переход без промышленного переходника

Как сделать переход, если переходник отсутствует?

  • В кирпичном канале после демонтажа разрушившейся части выпиливают отверстие чуть большее диаметра внутреннего канала сэндвича.
  • Внутреннюю трубу вставляют в эту выемку, зазоры заделывают печным раствором.
  • Внешняя труба в таком случае будет опираться на кладку. Щели в месте присоединения просто обмазывают тем же печным раствором.
  • Собирают последующие сегменты, вставляя их друг в друга.
  • В проходе через отверстие в потолочном перекрытии выполняют разделку, а уже затем проводят через него канал. Выводят сэндвич на крышу, закрепляя его монтажной площадкой или просто обрезками металлопрофиля.
  • Можно использовать способ подгонки трубы.
  • После демонтажа на пригодную оставшуюся часть кирпичного ствола выкладывают прямоугольной кладкой надстройку с постепенным сужением. Она и будет выполнять роль переходника.
  • В полученное отверстие вставляют так называемый переход моно-термо.
  • Внешняя часть сэндвича обрезается, выступающий внутренний конец вводится в надстройку. Все это заделывается раствором.

Заключение

Надеемся, что теперь вы сможете самостоятельно поставить вертикальную трубу-сэндвич на старый кирпичный канал. Желаем вам успехов в благоустройстве дома, подписывайтесь на наши статьи и делитесь приобретенными знаниями в соцсетях.

Как заменить кирпичную трубу на сэндвич-трубу

Во многих домах раньше ставили кирпичную трубу для выведения дыма и продуктов горения. Чаще всего кирпичная кладка внутри дома остается в хорошем состоянии, но сама труба требует замены. Например, современный сэндвич-дымоход заменить будет просто, но в случае с кирпичным это невозможно без реконструкции дома. Рассказываем, как заменить кирпичную трубу на сэндвич-конструкцию, оставив при этом внутреннюю кирпичную кладку на месте. Есть четыре способа это сделать.

Почему сегодня большинство выбирают сэндвич-дымоход

Вес дымохода

Кирпичный дымоход — это очень тяжелая конструкция, которая требует для себя отдельного фундамента, если дом стоит на ленточном фундаменте. Сэндвич-дымоход такой же длины и диаметра легче кирпичного в 30 раз. И это влияет на его стоимость и на стоимость постройки дома.

Простота монтажа

Сэндвич-дымоход собирается из готовых модулей. Это значит, что в случае ремонта крыши, конструкцию можно будет частично снять, чтобы после ремонта вернуть на место. Кирпичный дымоход в этом случае может сломаться или растрескаться.

Утепление

Сэндвич-дымоход состоит из двух слоев труб, между которыми проложен утеплитель. Для кирпичного дымохода часто надо делать дополнительное утепление. Без утепления срок службы кирпичной трубы снижается. Также утепление помогает устранить нежелательный перепад температуры в трубе, что напрямую влияет на работу дымохода.

Стоимость

Стоимость кирпичного дымохода и сэндвич-дымохода различается так же, как и вес конструкций. Сэндвич-дымоход можно собрать самостоятельно, для кладки кирпичного необходим специалист. Также монтаж кирпичного дымохода занимает больше времени.

Гладкие внутренние стенки

Еще одним большим плюсом сэндвич-дымохода можно считать его гладкие внутренние стенки. На них не оседает конденсат и сажа, тогда как кирпчиный дымоход придется обязательно чистить минимум дважды в год.

Другие плюсы сэндвич-дымохода

  • Маленькие размеры.
  • Универсальность: трубу можно выводить на крышу или сквозь наружную стену дома.
  • Устойчивость к перепаду температуры и агрессивным средам.

Если в вашем доме установлена кирпичная труба, которая уже требует ремонта, утепления, или вы хотите ее сменить на современный вариант, есть несколько способов.

  1. С помощью специальных квадратных насадок, которые крепятся к кирпичной трубе.
  2. С помощью переходника для смены одноконтурной системы на двухконтурную.
  3. С помощью подгонки кирпичной трубы.

Как заменить кирпичную трубу на сэндвич-конструкцию с помощью переходника

В строительных магазинах продаются специальные переходники. Они изготавливаются из высококачественной нержавеющей стали, чтобы выдерживать перепады температур. С одной стороны переходник цилиндрической формы, с другой — квадратной, внутри трубы базальтовая вата.

Основные функции:

  • Помогают сделать переход стального дымохода в кирпичный без потери качества дымоотведения.
  • Позволяют сделать стыки между трубами герметичными.
  • Не портят внешний вид дома.
  • За счет разнообразия, могут быть установлены в доме с любыми архитектурными решениями.

Переход с кирпичной трубы на сэндвич-трубу без специального переходника

В этом случае вам понадобятся некоторые умения. В основании кирпичной трубы необходимо сделать отверстие, размером примерно в половину толщины кирпича. Диаметр отверстия должен быть чуть больше диаметра внутреннего диаметра сэндвич-трубы. Затем соедините основание кирпичной трубы и сэндвич-трубу. Возникшие отверстия заполните печным раствором. Затем соберите сэндвич-трубу из готовых модулей. В месте, где труба проходит сквозь крышу, закрепите конструкцию обрезами металлического профиля. Все манипуляции с трубами необходимо делать только с помощью отвеса.

Переход кирпичный трубы на сэндвич-трубу с помощью металлической площадки

Для такого перехода не понадобится переходник.

Используйте металлическую пластину, которая по размеру должна совпадать с кирпичной частью. Пластина не должна выступать за ее края.

Затем с помощью саморезов и силиконового огнеупорного герметика соедините металлическую площадку и кирпичную трубу. После чего приступайте к монтажу сэндвич-трубы.

Переход на сэндвич-трубу с помощью подгонки кирпичной трубы

В этом случае кирпичная труба демонтируется. На ее остатках из огнеупорного кирпича сделайте сужающуюся надстройку, которая станет переходником для сэндвич-трубы. Моно-термо переход необходимо установить поверх кирпичной надстройки. Это место для большей герметичности заливают цементным раствором.

После чего можно собирать сэндвич-трубу.
| Читайте также: Как выбрать трубу для дымохода

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
