Ерш для чистки дымохода

Ерш металлический BHM110-200BK

Оплата

безналичный расчет;
банковская квитанция;
наличными при получении.

Доставка

в любой регион России;
по г. Москва (до МКАД) — бесплатно при заказе от 7000 р.;
Московская обл. — 40 руб./км от МКАД.

Сборка и подъём

сборка в день доставки;
быстро и профессионально;
бесплатный подъем на лифте.

  • Описание
  • Характеристики
  • Видео
Подробное описание
  • Диаметр, мм: 110, 120, 150, 200
  • Цвет: черный
  • Материал изготовления: Металл
  • Производитель: Россия

Ерш металлический BHM110-200BK отлично подходит для чистки кирпичных дымоходов, применяется вместе с палкой-удлинителем, которая продается отдельно, цена на неё указана ниже в разделе «С этим товаром мы рекомендуем». Гибкие удлинители накручиваются друг в друга при помощи резьбы. Вам остается лишь купить столько удлинителей, сколько необходимо именно для вашего дымохода. Использование гибких удлинителей позволяет отлично чистить непрямые дымоходы.

Размеры и цены металлических ершей:

  • 110 мм = 840 руб.
  • 120 мм = 900 руб.
  • 150 мм = 1040 руб.
  • 200 мм = 1120 руб.

Ерш металлический для чистки дымоходов

Чистота и свобода дымохода от сажи и грязи является залогом правильной работы печи или камина. Ерш металлический BHM 110-200BK предназначен для механической чистки труб. Щетка из упругой металлической щетины эффективно прочищает даже застарелые отложения, позволяет освободить дымоход не только от продуктов сгорания топлива, но и от посторонних предметов. Для использования ерш прикручивается к специальной штанге. В зависимости от протяженности дымохода, можно соединить друг с другом нужное количество штанг. Они имеют гибкую структуру, поэтому способны проникнуть даже в дымоход нестандартной формы.

Ерш металлический оптимален для чистки кирпичных труб, доступны ерши четырех разных диаметров (110/120/150/200 мм).

Как сделать ершик для чистки дымохода своими руками?

Как самостоятельно сделать приспособления для чистки сажи в трубе?

В принципе, достаточно будет взять длинный шест, соответствующий длине дымохода, и закрепить на его конце щетку, кисть с жестким форсом, щетку с пластиковым ворсом. Можно подобрать щетку из имеющихся в хозяйстве, или приобрести что нибудь подходящее. Все конечно же буде зависеть от размеров дымохода. Далее, этой щеткой или шваброй необходимо счищать отложения со стен дымохода.

Так же иногда рекомендуют применять и цепь со звеньями. Опустив цепь в дымоход, необходимо вращать её вокруг оси, что бы её звенья задевали стены.

В любом ёршике для трубы должно быть три основных элемента, это груз, сам ёршик, и трос или цепь. Груз обеспечивает прижимание ёршика к стенке дымохода. Сам ёршик можно сделать из кусков стальной проволоки, уложенных между слоями дисков из фанеры, и скрепленных между собой болтом и гайкой, через центральные отверстия этих дисков.

Перво наперво надо бы узнать диаметр трубы которую мы собираемся чистить. Если есть отрезок точно такой же трубы то вообще хорошо, если нет придется замерить ту которую намереваемся чистить. Потому как если ершик будет меньше то это еще куда ни шло, а большой просто не влезет или застрянет в ней.

Имея диаметр трубы, берем шпильку с резьбой М8 или М10 длиною не менее 100 мм, а лучше 150-170 мм., отрезок старого тросика с полметра длиной, штук пять шайб и гаек под резьбу шпильки. Тросик нарезаем на отрезки длиною примерно на пять миллиметров больше внутреннего диаметра трубы (это легче сделать болгаркой — и быстрее и аккуратнее) Разделяем отрезки троса на пряди, которые будут хорошо гнуться и попарно ставим их крест-на крест придавливая каждые четыре нитки очередной шайбой с гайкой. Начиная ершик первую (самую нижнюю) гайку прогоните от нижнего края примерно на 1,5-2 сантиметра, это место пригодится вам для крепления груза. Далее снова шайба — крестик из ниток троса и снова придавливаем. В процессе наживления каждого очередного слоя, ориентируем их по сторонам так, что бы они не совпадали с нижними и «мертвых зон» для ершика не оставалось. Таким образом можно набрать целую пирамиду в несколько слоев, пока позволяет длина шпильки. После полного набора и протяжки рабочей части, снизу и сверху шпильки можно поставить вот такие рым-гайки —

для крепления груза (снизу) и троса (сверху) за который будете тянуть ершик. Но если таких гаек под рукой не окажется, груз и трос можно закрепить так же как и витки ершика — под шайбы и гайки.

Думаю достаточно изложил достаточно понятно, что бы человеку имеющему минимум инструментов и навыков в слесарном деле, можно было реализовать это на практике. Но для пущей наглядности можно посмотреть и вот это видео —

Как сделать ерш для чистки дымохода своими руками?

Периодическая чистка дымоходной трубы является важным моментом в обслуживании отопительного оборудования. Она нужна даже при использовании качественных дорогостоящих дров и современных печных установок. Мелкие частицы продуктов горения постепенно накапливаются на стенках дымарей и ухудшают работу системы. Очистить дымоотвод сможет даже человек, не имеющий специальных навыков и опыта в подобном деле.

Главным инструментом в помощь будет ершик для чистки, который можно сделать своими руками. Этот инструмент помогает содержать систему вывода дыма в чистоте, а соответственно поддерживать тягу для быстрого удаления газов, и обеспечивать эффективную работу печного устройства.

Признаки, причины и последствия засорения трубы

Применение твёрдого топлива для печного отопления имеет массу преимуществ, таких как экономичность, автономность, теплоотдача.

Однако, при неправильной эксплуатации, эффективность работы системы отопления может значительно ухудшиться. Рекомендуется проводить очистку дымоходов не менее чем раз в полгода. Но для начала нужно выявить основные причины засорения и попытаться свести их к минимуму.

Интересно! В процессе горения дров образуется газ и дым. Выделяющийся дым может быть белым или черным. Первый является следствием водяных паров, испаряющийся от древесины или угля, а черный исходит от угля и сажи. Именно второй тип дыма и приводит к оседанию мельчайших частиц сажи и загрязнению дымоотвода.

Кроме этого естественного процесса, к засорению трубы могут привести:

  • Сжигание в топке различного мусора, содержащего в составе большое количество углеводородов (пластик, полиэтилен, пенопласт, жесткая бумага, картон).
  • Применение влажных и, содержащих смолы, дров или брикетов.
  • Неправильная закладка дров в топку.
  • Редкое очищение труб от золы.
  • Нарушение работы отопительного котла.

Накапливание сажи и золы внутри отводной трубы приводит к следующим последствиям:

  • Сужается проход для дыма, что может стать причиной обратной тяги, когда угарный газ пойдет в квартиру.
  • Крупные частицы сажи вылетают из дымохода, создавая пожароопасную ситуацию.

Использование отопительного устройства строго запрещено, если вытяжная труба забита. Игнорирование этого совета, может привести к печальным последствиям и создать угрозу для жизни.

Определить, что дымоход требует незамедлительной чистки можно по следующим признакам:

  • При подготовке топки, дрова плохо разгораются или вовсе тухнут.
  • Помещение наполняется дымом.
  • Наблюдается заметное снижение теплового эффекта котла.
  • Уменьшение тяги.
Читать еще:  Дымник (оголовок трубы) «Шале»

Приспособления для механической прочистки дымохода

Убрать загрязнения из дымоходной трубы можно химическим и механическим способами.

  • Первый предполагает закладывание в топку и последующее сжигание химических веществ, которые размягчают налет, вследствие чего он растворяется и выводится естественным путем через трубопровод.

  • Второй, механический способ, осуществляется при помощи скребков или специальных щеток.

Практика показала, что наиболее эффективной является очистка металлическим ершиком, внешне напоминающим инструмент для мойки посуды с узким горлышком.

Как сделать ерш для чистки дымохода своими руками

Щетки для чистки, созданные в домашних условиях, ничем не уступают по функциональности и качеству магазинным аналогам. Пользуясь инструкциями и советами опытных печников, своими руками можно создать добротный инструмент для чистки, который прослужит не один сезон.

Выбор материала для производства ерша зависит от количества и стойкости отложений в трубе, и от конструкции самого отвода.

Для регулярно обслуживаемых асбоцементных дымоотводов подойдет мягкая щетка, а для старых кирпичных дымоходов, где годами скапливался налет, не обойтись без жесткой металлической проволоки.

Лучше иметь в наличии как можно больше материалов, и изготовить несколько ершей разной жесткости или один комбинированный вариант для всех случаев засорения. Основными материалами для изготовления являются:

  • стальной трос;
  • пластиковая тара;
  • пружины;
  • толстая леска или обрезки металлической проволоки;
  • металлическая цепь или прочная веревка;
  • различные грузы.

Перед началом изготовления ерша нужно, на основании длины дымохода, его диаметра и степени загрязнения, продумать материал и конструктивное исполнение будущего инструмента.

Определить необходимые массу и размер груза, жесткость ершика и длину троса. Чтобы выбрать оптимальный метраж веревки, нужно к измеренной глубине дымохода прибавить 2-2,5 метра запаса. Это позволит обернуть трос вокруг руки или закрепить его на трубе, для удобства чистки.

В качестве груза можно использовать специально отлитое изделие или тяжелую деталь авто, увесистые гайки, металлические приборы.

Изготовление ерша из пластика

Чтобы сделать пластиковый ерш из подручных средств в домашних условиях, понадобится: трос или веревка, несколько пластиковых бутылок объемом 1,5-2 л., металлическая проволока диаметром 2 мм.

  1. У бутылок нужно отрезать дно и разрезать на полоски размером 4-5 мм вдоль по вертикали до горлышка. При этом у одной бутылки нужно отрезать верх – он будет служить основанием конструкции.
  2. В основание необходимо вставить все подготовленные части, одна в другую, тщательно оттопыривая разрезанные полоски в сторону.
  3. Проволокой нужно закрепить полоски по несколько пучков, чтобы изделие не рассыпалось, а также прикрепить основание к тросу.
  4. Если в наличии имеется рукоятка подходящего размера, можно вставить ее в горлышко обрезанной бутылки, которая служит основой. Тогда изделие будет напоминать метлу.

Изготовление ерша из металла

Чтобы быстро изготовить металлический ершик понадобится: большой болт для основания и шайба для фиксации, моток металлической проволоки и плоскогубцы.

  1. Из мотка проволоки нарезаются нити одинакового размера, таким образом, чтобы будущая щетка прошла по размеру в дымоход. Для качественной чистки инструмент в диаметре должен занимать не менее 80% от очищаемой трубы.
  2. Проволока накручивается на болт до половины длины и закрепляется шайбой. Куски проволоки можно приварить к болту, если имеются соответствующие навыки и оборудование. Тогда изделие будет более прочным и долговечным.
  3. К оставшейся, незадействованной, части болта крепят трос и щетка готова.

Особенности чистки дымохода

Когда инструмент готов, нужно закрыть все засовы и отводы камина или печи. Производить очистку нужно со стороны крыши.

Важно! Для обеспечения безопасности работ необходимо хорошо зафиксироваться на кровле или использовать страховку с ограничителями.

Далее нужно опустить ерш в трубу и прочистить засоренные участки. После завершения чистки нужно убрать из камина или печи упавший мусор.

В случае, если при очистке используется прикрепленный к тросу груз, сначала опускают в трубу трос, а затем резко бросают ерш.

Благодаря силе притяжения, воздействие на засоры становится интенсивнее, что способствует разрушению и осыпанию сажи и копоти со стен трубы. Процедуру повторяют до достижения нужного результата.

Советы и рекомендации по очистке дымохода

Регулярное, своевременное удаление налета и золы является главным фактором для легкой очистки и качественной работы системы отопления. Многовековой опыт эксплуатации каминов и печей привел к появлению различных методов удаления сажи из трубы для выхода дыма. Вот несколько из них:

  • Кожура картофеля. В трубу высыпается полведра картофельных очисток, которые, при включении котла, нагреваются и выделяют крахмал. Свойства этого вещества помогают растворить налет.
  • Алюминиевые емкости. Если в топку к дровам добавлять алюминиевые банки, сажа не будет оседать на стенках. Это связано с тем, что атомы алюминия имеют такой же заряд, как и частицы сажи.
  • Дрова из осины. Легкий, но опасный способ удалить из трубы загрязнения. Полена этого дерева нужно поместить в топку и разжечь печь. Спустя нескольких минут станет слышен гул, означающий что осевшая сажа загорелась и вылетает наружу. Опасность этого метода обусловлена неконтролируемым выбросом горячих частиц, которые, попав на крышу, или соседние постройки, могут привести к возгоранию.
  • Химический способ очистки сопровождается неприятным запахом, копотью и оседанием пыли и грязи на всех предметах интерьера, близлежащих к печи. Налет отслаивается от дымохода частично, поэтому полностью эффективной подобную очистку назвать нельзя.

Обратите внимание! Излучаемый запах, при химической очистке, вреден для здоровья человека, поэтому на время применения средств для очистки, лучше покинуть помещение, где расположен дымоотвод.

Самодельный ерш для чистки дымохода

Как чистят дымоходы?

Печную сажу удаляют из дымоходов следующим образом:

  • выжигая богатый углеродом налет с помощью достаточно сложной технологии и дорогого инструмента;
  • растворяя осевшую корку с помощью химических препаратов, вводимых в топку в процессе горения топлива;
  • соскребая с внутренней поверхности и вынимая из отводного канала сквозь заранее обустроенные люки для чистки.

При этом первый способ борьбы чрезвычайно опасен и практикуется только в случае чистки дымоходов промышленных теплогенерирующих агрегатов. Вторая методика предполагает разрушение тела отводной трубы, пережившего воздействие химически активных препаратов.

Третья технология – механическая чистка – гарантирует высокий уровень безопасности, попутно обеспечивая сохранность самого дымохода. Поэтому большинство бытовых каналов отвода печных газов чистят только своими руками механическим способом.

Зачем нужен ерш и как его используют?

Этот инструмент работает как скребок или щетка, разрушая корку сажи и «сметая» продукты горения к люку для чистки, для последующего удаления собранных отложений. То есть механическая чистка канала осуществляется именно с его помощью.

Трубочист вводит ерш в отводной канал со стороны крыши и, совершая возвратно-поступательные движения, сбивает сажу с внутренних стенок.

Закончив обработку вертикального канала, трубочист переходит к чистке горизонтальных участков, вводя ерш в особые люки и совершая возвратно-поступательные перемещения уже в горизонтальной плоскости.

Скопившуюся у люка массу выводят из канала с помощью скребка и совка.

Как устроен главный инструмент трубочиста?

Типовой печной ерш состоит из таких конструкционных элементов как:

  • гибкий трос – пружина с минимальным зазором между витками;
  • шарообразная или цилиндрическая щетка – ершик – с торчащими на 360° «рабочими элементами»;
  • подвес – съемный грузик на конце троса, располагающегося за ершиком.
Читать еще:  Котлы отопления, водонагреватели,газовые конвекторы

При работе в горизонтальной плоскости подвес демонтируется – в этом случае нам нужна гибкость пружинного троса. Чистка вертикального канала своими руками предполагает работу с жесткой конструкцией. Поэтому в данном случае на конце троса фиксируется подвес, который нивелирует гибкость пружины за счет влияния силы тяжести.

Кроме того, у профессионального инструмента щетка снимается путем скручивания с троса, ведь диаметры дымоходов могут быть разными.

Как своими руками сделать ерш для чистки?

Для этого нам понадобятся следующие инструменты и расходные материалы:

  • Сантехнический трос – основа для будущего ершика. Впрочем, если предполагается обработка только вертикального канала, то пружинный трос можно заменить проволочным аналогом или мелкоячеистой цепью.
  • Моток мягкой проволоки – из него сделают чистящую насадку. Если нет проволоки, то можно использовать корд из шины, предварительно выпалив резину. Еще один вариант «строительного» материала для насадки – полиэтиленовая бутылка.
  • Любой малогабаритный груз – тяжелая гайка, отлитая свинцовая болванка. Заполненная песком или дробью кофейная банка.
  • Стальная шпилька на 8-10 миллиметров, две гайки, две застежки-карабина, медная трубка.
  • Две плитки габаритами 5х5 сантиметров из фанеры или металла толщиной не мене 2 мм

Сам процесс изготовления ершика для трубочиста своими руками выглядит следующим образом:

  1. В точке пересечения диагоналей 5-сантиметровых плиток сверлим сквозное отверстие диаметром как у шпильки.
  2. Корд или проволоку нарезаем на мерные отрезки, длина которых равна 2-2,5 диаметрам дымохода.
  3. Берем шпильку, фиксируем в тисках и сгибаем свободный конец в петлю или привариваем к нему шайбы с большим внутренним диаметром.
  4. Далее переворачиваем шпильку в тисках резьбовым концом вверх, накручиваем с этой стороны первую гайку и надеваем первую плитку.
  5. Сгибаем мерные отрезки корда или проволоки пополам, вокруг шпильки, формируя ерш. При этом проволочная щетина должна располагаться равномерно по все окружности для максимальной площади чистки.
  6. Надеваем на шпильку вторую плитку и накручиваем вторую гайку, фиксируя торчащую в разную сторону проволоку.
  7. С помощью сварки закрепляем на свободном конце шпильки вторую шайбу или делаем петлю.
  8. Пропускаем в петли или вертикально закрепленные шайбы застежки-карабины, получая съемную насадку на ерш для чистки.
  9. Привариваем или припаиваем к грузу монтажное кольцо. Если в качестве подвеса выбрана гайка, то от этой операции можно отказаться.
  10. Крепим груз к одному из карабинов собранной насадки.
  11. Надеваем на свободный торец пружинного или прополочного троса медную трубку длиной 4-5 сантиметров. Диаметр трубки равен 2-2,5 диаметрам троса.
  12. Формируем на конце троса петлю, пропустив свободный участок в трубку.
  13. Заклепываем медную трубку, фиксируя петлю для подвеса насадки с грузиком.
  14. Фиксируем чистящую насадку на петле с помощью свободного карабина.

Вот и все. Вы своими руками сделали ерш для чистки вертикального канала печной или каминной трубы, и он готов к использованию.

А вот для обработки горизонтальных или наклонных каналов вам понадобится совсем другая насадка, с изготовлением которой вы также справитесь своими руками:

  • Берете пластиковую бутылку на 1,5-2 литра и отрезаете у этой емкости дно.
  • Распускаете тело бутылки на полосы шириной 3-4 миллиметра, нарезая их вдоль вертикальной оси от удаленного дна до горловины емкости.
  • Пробиваете в крышке отверстие, диаметр которого совпадает с диаметром троса.

После этого вам придется нанизать на трос перфорированную крышку и, предварительно сняв с петли «вертикальную» насадку, накрутить на нее превращенную в скребок бутылку. Причем для жесткой фиксации насадки на ерш необходимо пробить горлышко и пробку саморезом, пропустив его сквозь петлю на тросе.

При изготовлении деталей своими руками следует учесть:

  • Диаметр ершика – 0,8-1,2 диаметра дымохода.
  • Диаметр груза – 0,3-0,35 диаметра очищаемого канала.
  • Длина пружинного или проволочного троса = длине очищаемого канала + 10-15 процентов.

72970 Ёрш для чистки дымохода w100

Описание продукта

Технические характеристики

Символ72970
EAN5906083729706
МаркVorel
Waga brutto (kg)0.1500
Master Carton MC20
Pal960
Длина [мм]170
Średnica [mm]100

Альтернативные продукты

Ёрш для чистки дымохода w30

Ёрш для чистки дымохода w40

Ёрш для чистки дымохода w50

Ёрш для чистки дымохода w60

Ёрш для чистки дымохода w70

Ёрш для чистки дымохода w80

Ёрш для чистки дымохода w90

Аксессуары и дополнительные продукты

Шомпол для чистки дымоходов L-600

Шомпол для чистки дымоходов L-800

Шомпол для чистки дымоходов L-1000

ИНСТРУМЕНТЫ БРЕНДЫ VOREL

VOREL является крупнейшим частью предложения ТОЯ Эта марка включает в себя ручные инструменты и измерительные приборы, и инструменты с пневматическим приводом. Отличительной особенностью бренда инструментов VOREL является хорошей ценой, и широкий ассортимент. VOREL является более 4000 статей, которые помогают работать в бытовых и хобби-мастерские.

Инструкция, как сделать ерш для чистки дымохода своими руками

Постоянное или сезонное использование печей, работающих на твердом топливе, рано или поздно приводит к заметному ухудшению работы этих приборов — ухудшается тяга, требуется больше времени для растопки, топливо не горит, а тлеет в топке, и как результат неутешительный и пугающий вывод — требуется чистка дымохода.
И хотя не всем по душе такое занятие, но без тщательной чистки каналов дымохода не обойтись, а здесь, прогресс бессилен, как и во времена Андерсена, нужно брать ерш и прочищать трубу!

Основной инструмент трубочиста

Примерно так можно охарактеризовать это незамысловатое устройство для удаления нагара и копоти из дымоходных труб. По своей сути это длинный трос с грузом на конце и основным рабочим органом — ершом, для удаления с внутренней поверхности дымохода всех наслоений.

Сам по себе процесс ничего сложного не имеет, и научиться, может каждый, вот дело только в том, как сделать такой инструмент для того, чтобы чистка дымохода своими руками была не только быстрой, но и эффективной.
Как показывает практика, для изготовления ершей чаще всего используются:

  • металлическая основа — металлическая проволока или стальной трос;
  • пластмассовые жесткие жгуты или толстая леска;
  • пружины различной длины;
  • пластиковые бутылки;
  • резина.

Какой инструмент лучше выбрать?

Во многом эффективность работы зависит в том числе оттого насколько правильно выбрана форма и размер инструмента. Это связано с тем, что для различных типов дымоходов необходимо подбирать наиболее эффективную форму инструмента. В большинстве своем чаще всего встречаются дымоходы:

  • кирпичной кладки, внутренняя форма такого дымохода квадратная;
  • каменные дымоходы, здесь внутренняя форма может быть как прямоугольного, так и круглого сечения;
  • дымоходы из асбестоцементных труб круглого сечения;
  • металлические дымоходы как круглого, так и квадратного сечения.

Такое разнообразие форм печных труб соответственно требует и индивидуального подхода к процессу чистки — для квадратных труб больше подойдет конструкция квадратной формы, а для круглых — стандартной круглой.
Не менее важно и то, насколько правильно выбран материал для изготовления непосредственно самого инструмента. Чаще всего на видео показываются стандартные, выпускаемые промышленностью круглые наконечники из жесткой пластмассы.
На самом деле, для чистки кирпичных или каменных труб лучше подойдет квадратный, с жесткой, или даже комбинированной щетиной из пластика и металлических проволочек ершик. При этом как показывает практика, многое зависит насколько сильно закоксованным является канал дымохода. Сильное загрязнение потребует наличия жесткой щетины, а вот при регулярной профилактической чистке достаточно и мягкого материала.

Как сделать ерш

Перед практической реализацией проекта собственноручного изготовления такого инструмента начать лучше с простых расчетов. Нужно учесть:

  • длину дымоходного канала — от этого зависит насколько длинным, должен быть трос или веревка, удерживающая груз с ершом;
  • диаметр канала дымохода — от этого зависят размеры самого рабочего инструмента;
  • количество загрязнений в канале — этот фактор влияет на выбор жесткости материала и вес груза;

Длина троса или веревки берется на 2-2,5 метра длиннее канала дымохода, такой запас просто необходим, для надежного удержания троса и как делают опытные трубочисты для фиксации его вокруг трубы, чтобы каждый раз не спускаться с крыши за упавшим в дымоход инструментом.
На конце троса обязательно нужно сделать надежную петлю, с жесткой фиксацией. Жесткой настолько чтобы без проблем выдерживала нагрузки от веса самого чистящего приспособления и груза.
В качестве груза чаще всего используют различные гири, или другие более-менее приспособленные для подвеса на тросу металлические предметы, ознакомится со всем многообразием видов грузов, используемых трубочистами можно на видео туристов, ведущих свои блоги, о посещении скандинавских стран.
Практически всегда груз — это отдельный элемент конструкции, но в отдельных случаях, груз в виде металлической трубы, или толстых пластин толщиной 5-8 мм, соединенных болтами, оснащается жесткой щетиной, сделанной из распущенного многожильного каната или троса. Такая конструкция применяется для чистки очень загрязненных каналов.
Трубчатый груз изготавливается из трубы диаметром от 50 мм, в которой на расстоянии 2-3 мм по окружности просверливается отверстия, таких рядов делается 6-8, в них фиксируются отрезки троса. Для долговечности такой конструкции и придания большего веса внутрь трубы умельцы заливают цементный раствор, он фиксирует отрезки металлической проволоки и одновременно усиливает вес.
Для изготовления самого простого ерша из пластиковых бутылок достаточно обрезать у 4-5 бутылок донышки и далее распустить по длине стенки на полосы различной длины и ширины. Разрезание проводится не до конца, а таким образом, чтобы разрез заканчивался по изгибу бутылки, переходящего в горлышко. Различная ширина полос связана с тем, что при чистке, происходит истирание пластиковой щетины — быстрее расходуются тонкие полосы, а вот более толстые держатся дольше.

Посмотреть видео как проводится термообработка пластика можно на примере изготовления из пластиковых бутылок различных щеток и веников, где в качестве щетины используется разрезанные на полосы пластиковая бутылка.
Для изготовления инструмента для чистки квадратных каналов рекомендуется использовать пластиковые емкости для воды на 5-6 литров. Технология нарезания полос и их усиление такая же, как и для круглых бутылок.
Полученные заготовки соединяют следующим образом:

  • основой конструкции будет служить заготовка с самыми широкими полосами, их в процессе изготовления рекомендуется при термообработке немного подвернуть в стороны — такая конструкция обеспечит форму;
  • остальные заготовки обрезаются у горлышка, но таким образом, чтобы они плотно насаживались на основу;
  • надетые по принципу детской пирамидки «от большого, к малому» по ширине полосок заготовки фиксируются обычной закручивающейся крышкой на основе.

Для крепления к тросу в крышке проделывается отверстие, таким образом, чтобы петля троса проходила через крышку. Для окончательной фиксации дополнительно петля связывается с основой проволокой.
При использовании металлического троса, или отрезков жесткой, но упругой проволоки небольшого диаметра можно за основу использовать отрезок стального троса длиной 15-20 см.
Концы троса заклепываются в медной или алюминиевой трубке, на концах делается петля, для подвеса гири и крепления на тросу.
Полученное основание одним концом фиксируется в тисках, а в петлю в свободном конце вводится прут. Проворачивая прут против направления скрутки, в образовавшиеся полости вводится отрезки троса. Постепенно набирается вся поверхность до самого конца. Получившийся элемент пригоден для чистки после того, как будут расправлены все отрезки проволоки.
Наборной ерш из листовой резины или пластика может быть изготовлен на основе металлической шпильки. Шпилька длиной 20-25 см, на одном конце фиксируется длинной гайкой, наверченной на ½ длины резьбы. Далее, следуют поочередно шайбы большого диаметра и листы резины или пластика с нарезанными в виде зубчиков краями.
Длина зубчиков может быть разной, но оптимальной будет 1-1,5 см. Расстояние между пластинами можно заполнить отрезками того же материала, но меньшего диаметра, на 3-4 см. Сверху надевается металлическая шайба и снова фиксируется удлиненной гайкой. Для надежной и крепкой конструкции можно использовать несколько гаек.
Довольно часто на видео самодельных принадлежностей для чистки каналов дымоходов можно видеть фиксацию ерша к тросу или длинному гибкому металлическому пруту с помощью резьбового соединения. Отчасти это оправдано удобством сборки конструкции, а вот с практической точки зрения, такое соединение наиболее подвержено риску остаться в канале дымохода, поэтому рекомендуется дополнительно продумать способ фиксации такого соединения установкой дополнительной шпильки насквозь через боль и гайку.
Еще один вариант изготовления ерша — в следующем видео.

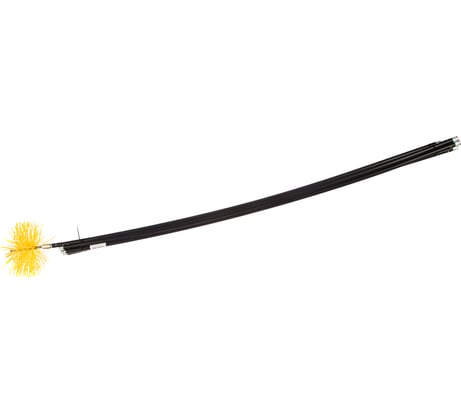

Набор для чистки дымохода с нейлоновой щеткой (5×1.4 м; 200 мм) GRAFF GKB200N

Для этого товара до 1110 бонусов можно списать в счет покупки при оплате на сайте картой Сбербанка с достаточным числом бонусов.

Списание работает только для платежей от 2000 рублей. Все условия участия в программе «Спасибо от Сбербанка»

Набор GRAFF GKB200N предназначен для чистки металлических дымоходов из нержавеющей стали и оцинковки. Комплект состоит из пяти гибких стержней длиной 1.4 м и ерша диаметром 200 мм. Стержни соединяются между собой и могут изгибаться под углом 90°, что позволяет чистить труднодоступные места и дымоходы с изгибом. Ерш имеет щетину из нейлона с добавлением стекловолокна и является износостойким.

Этот товар из подборок

Параметры упакованного товара

Произведено

  • Беларусь — родина бренда
  • Китай

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

Отзывы о наборе GRAFF 5×140, д.200 мм GKB200N

Обсуждения

что идёт в комплекте?

Здравствуйте, Анатолий! В комплекте 5 стержней, и ерш. Все соединения проклепаны и очень надежны.

Здравствуйте. Скажите продается ли отдельно нейлоновая щетка 200 мм) GRAFF GKB200N

Здравствуйте, Вячеслав! Отдельно щетки пока нет.

Уточните, штанги гибкие? На 90 градусов можно согнуть?

Здравствуйте, Расцветалов Сергей!Комплект состоит из пяти гибких стержней длиной 1.4 м и ерша диаметром 200 мм. Стержни соединяются между собой и могут изгибаться под углом 90°,

Ссылка на основную публикацию
ВсеИнструменты
Adblock
detector
×
×
